解説　

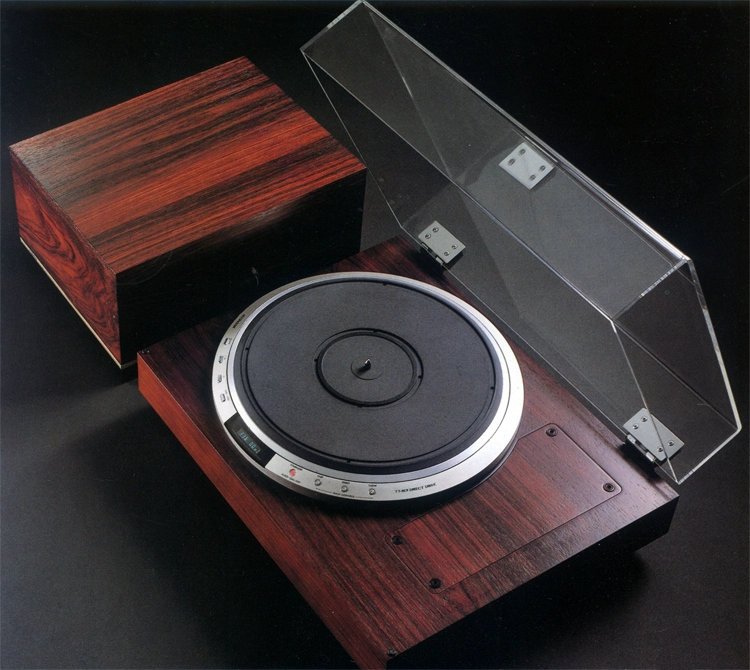

無共振・無振動の究極を追求したターンテーブルユニット。

ターボディスクスタビライザーシステムを搭載しており、別売りのターボディスクスタビライザーユニットTS-1を組み合わせる事が可能です。
TT-801ではセンタースピンドルの内部をエア通路とした特殊な構造となっています。ターンテーブルマットの8箇所の吸気孔から吸い込まれた空気は、ターンテーブル上のスリットとセンタースピンドルの中を通ってユニットの外部へ導かれます。そして、長さ2mの吸引パイプを介して連結されたTS-1から排気される構造となっています。
このTS-1は常時吸引方式となっており、レコードの回転中は動作し続け常に一定の吸引力が働き、レコードの振動状態が変化することもなく安定した再生音が得られます。この方式はレコード原盤のカッティングレースで使用されているスタビライザー方式と同じ原理となっています。また、TS-1の動作は全てTT-801側でコントロールされるため、ON-OFF操作などのために設置場所が制限される心配がありません。
ターボディスクスタビライザーをONにするとおよそ10秒でレコード盤とターンテーブルマットが一体になってターンテーブルと吸着します。この時の吸着力は4kg相当(70mmAq)で、4kgの空気が盤面を均一に押しつけている事になります。この4kgはレコード盤の共振を追放するために必要な吸着力を測定して決定されています。
このシステムによって中低域で発生していた振動が抑えられ、最大20dB以上の振動抑圧効果が得られます。


TT-801本体はクォーツロック回路を備えたダイレクトドライブ方式を採用しています。
また、ダブルサーボ回路を採用しており、水晶振動子から得られる安定した信号パルスを位相比較回路へ応用する従来方式に加え、周波数-電圧変換(F/V)回路へも応用しています。これによりサーボ系全体の信頼性を従来の約30倍に向上させています。

クォーツシンセサイザー方式を採用しており、正確なクォーツロックのまま0.1%刻みで±9.9%までのピッチコントロールが可能となっています。
また、リセットスイッチも装備しており、ワンタッチで標準スピードに戻す事が可能です。

両方向サーボを採用しており、瞬時に安定した回転が得られます。
また、電子ブレーキによるクイックストップが可能です。

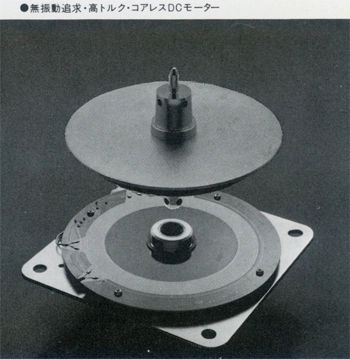

駆動モーターにはコアレスDCモーターを採用しています。
モーターシャフトは太さ14mmΦのものを採用しており、重量級ターンテーブルをしっかりと支えています。また、コッキングを排除したコアレス方式を採用しつつ構造上の改善によって2.5kg-cmの高トルクのダイレクトドライブ用モーターとなっています。

ターンテーブルは異種金属複合構造となっており、アルミダイキャストの本体に亜鉛ダイキャストの防振リングを付加した構造となっており、異種金属の組み合わせで共振をダンプしています。
この亜鉛リングは外周近くに2重に付加されており、無共振化と同時に大きな慣性質量(400kg-cm²)を持たせる上でも役立っています。

ターンテーブルマットに弾力性のある素材を採用しており、ターンテーブルの共振を抑えると共にターボディスクスタビライザーON時のレコード盤のオーバーダンプを防いでいます。

スピードおよびクォーツロックインジケーターには電子表示管デジトロンを採用しています。

機種の定格

型式	ターンテーブル
ターンテーブル直径	32.2cm
慣性質量	400kg-cm2
駆動方式	FG検出クォーツロック・コアレスDCサーボダイレクトドライブ
駆動モーター	クォーツロック・コアレスDC型FGサーボモーター
回転数	33-1/3、45rpm
速度検出方式	周波数検出方式(FG方式)
サーボ型式	両方向サーボ・クォーツロック
回転数微調整範囲	±9.9%
ワウフラッター	0.01%(WRMS、回転部) 0.02%(WRMS)
SN比	80dB(DIN-B)
起動特性	1.0sec.以内(33-1/3rpm時)
起動トルク	2.5kg-cm
クイックストップ特性	1.0sec.以内(33-1/3rpm時)
負荷特性	0%(針圧200g)
ドリフト	0.0001%/h 0.00003%/℃
回転数偏差	0.002%以内
電圧特性	0%(±10V)
電源	AC100V、50Hz/60Hz
消費電力	Power on時:8.5W(演奏時、電気用品取締法)
取付孔寸法	直径281mm正円形
外形寸法	幅356x高さ137x奥行356mm
重量	8.5kg
別売	ターボディスクスタビライザーユニット TS-1(￥50,000) キャビネット CL-P10(￥75,000) キャビネット CL-P1D(￥23,800) キャビネット CL-P2D(￥39,800) キャビネット CL-P3D(￥52,000)
