解説　

上級機の技術を投入して開発されたクォーツロックサーボDDターンテーブル。

駆動モーターにはTT-81型と共通の12極24スロットDCブラシレスモーターを採用しており、1kg-cm以上の強いトルクを実現しています。
FG(周波数発電機)機構は180スロットの磁性円盤と、それに対向して配置された180個分のプリントコイルで構成されており、ひとつのコイルに1回転で180個ずつのパルスが発生します。これによりトータルでの検出出力は180個のコイル全体の出力を積分して得ており、非常に高い検出精度を実現しています。また、検出部全体がモーター内に一体化されているため、安定度や耐久性の面でも優れています。

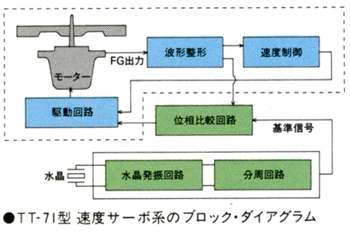

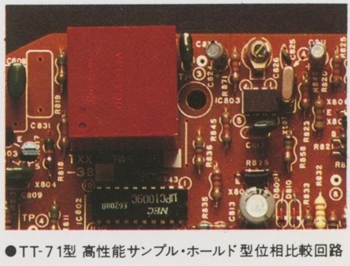

クォーツロック方式の位相比較回路には応答性の良いサンプルホールド型を採用しており、乱れの少ない直流制御電圧に変換しています。

ターンテーブルには総重量2.2kg(ゴム・カバーリング含む)で慣性質量350kg-cm²の重量級ターンテーブルを採用しています。
このターンテーブルによる大きな慣性質量によって短周期の回転ムラや瞬時の負荷変動を吸収し、インパルス・レスポンスを改善しています。

速度切換スイッチやストップスイッチにはタッチセンサー式を採用しています。
また、ストップスイッチには電磁ソレノイドを用いたブレーキ機構が連動しています。

クォーツ電源による直射式ストロボを採用しています。

ボトム部を真円形とする事でボードの穴あけが容易にしています。

機種の定格

型式	ターンテーブル
ターンテーブル	31.3cmアルミダイキャスト製、2.20kg
駆動方式	ダイレクトドライブ
サーボ型式	クォーツロック
駆動モーター	FG検出DCサーボモーター
回転数	33-1/3、45rpm
回転数調整範囲	固定
回転数切換	タッチセンサー電子式
ワウフラッター	0.025%(WRMS) 0.013%(回転部)
SN比	73dB(DIN-B) 63dB(IEC-B)
起動トルク	1kg-cm
起動特性	1.4秒以内(1/2回転、33-1/3rpm時)
クイックストップ特性	1.6秒以内(33-1/3rpm時)
オーバーシュート	2.5%以内
負荷特性	0%(針圧120g)
電圧特性	0%(±10V)
ドリフト	0.0001%/h 0.00005%/℃
回転数偏差	0.002%以内
電源	AC100V、50Hz/60Hz
取付孔寸法	直径281mm正円形
外形寸法	幅350x高さ120x奥行350mm
重量	6.2kg
