※テープデッキは別売り
National/Technics SC-720M
¥89,900(1969年頃)
解説
FMチューナー部に重点を置いて設計されたローボーイタイプのセパレートステレオ。
レシーバー部
アンプ部はシリコントランジスタを用いたオールソリッド・ステート設計となっています。
回路方式にはSEPP-OTL方式を採用しています。
完全プリントベース化を実現しています。
FMチューナー部には4極MOS型FETを採用しています。
回路構成はIF4段・2段直結リミッター回路で構成されており、FM難聴地域においても優れた感度を確保しています。
チューニングメーターやステレオアイを搭載しています。
プレイヤー部
駆動方式には4極モーターを用いたリムドライブ方式を採用しています。
カートリッジには半導体カートリッジを採用しています。
独自のバーチカルドライブ方式で駆動することで特性改善を図っています。
オートリターンなどのオート機能を搭載しています。
スピーカー部
3ウェイ方式を採用しています。
低域には20cmコーン型ウーファーを搭載しています。
また、中域には9cmコーン型スコーカーを搭載し、高域には6.5cmコーン型ツィーターを搭載しています。
その他
スピーカー部には高さ調節用のネジを装備しています。
SC-720Mでは別売りオプションとしてインテリアボックスがありました。このインテリアボックスをセットにしてSC-720Mデラックスとしても販売されました。
インテリアボックスはレコード棚やテープデッキ収納ラックとして使用できます。
機種の定格
型式 | ステレオシステム | |
<アンプ部> | ||
出力 | 44W(P.M.P.O) | |
チャンネルレベル・コントロール | Bass-Treble | |
付属機能 | ヘッドホンジャック ラウドネススイッチ Dinコネクター 録再Pin端子 |
|
<チューナー部> | ||
受信周波数 | FM | 76MHz~90MHz |
AM | 525kHz~1,605kHz | |
受信感度 | FM | 3μV(IHF) |
AM | 10μV(IHF) | |
FMマルチ回路 | スイッチング方式 | |
付属機能 | FM外部アンテナ端子 チューニングメーター ステレオアイ |
|
<プレイヤー部> | ||
駆動方式 | リムドライブ方式 | |
駆動モーター | 4極モーター | |
回転数 | 33・1/3、45rpm | |
ターンテーブル | 30cm | |
カートリッジ | 半導体 | |
針圧 | 3g | |
交換針 | EPS-11STSD(ダイヤ) | |
トーンアーム | チャンネルアーム(ラテラルバランサー) | |
付属機能 | オートリターン オートカット オートスリープ |
|
<スピーカー部> | ||
方式 | 3ウェイ・3スピーカー・密閉方式・フロア型 | |
使用ユニット | 低域用 | 20cmコーン型 |
中域用 | 9cmコーン型 | |
高域用 | 6.5cmコーン型 | |
<総合> | ||
周波数特性 | 30Hz~20kHz | |
使用半導体 | トランジスタ:25個 ダイオード:19個 |
|
電源 | AC100V、50Hz/60Hz | |
消費電力 | 35W(最大出力時) | |
外形寸法 | 幅1,540x高さ604x奥行365mm | |
重量 | - | |
別売:インテリアボックス SH-720B(¥9,500) | ||
外形寸法 | 幅480x高さ604x365mm |

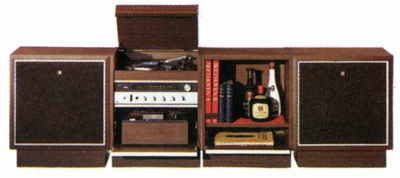

SC-720Mデラックスと別売りインテリアボックス
