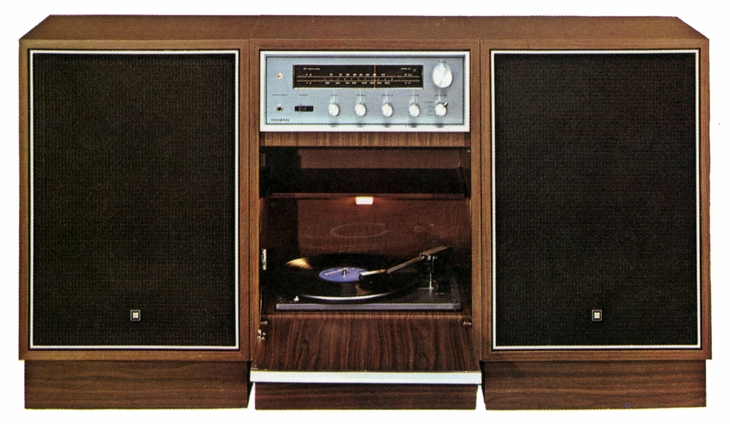

National/Technics SC-710M
¥79,800(1969年頃)
解説
オールソリッドステート設計のステレオセット。
レシーバー部
PNPシリコントランジスタを使用することで雑音の除去を図っています。
回路方式にはOTL方式をシア用しています。
FMチューナー部には2段直結リミッターを採用しています。
FMマルチ回路にはスイッチング方式を採用しています。
プレイヤー部
レコードプレイヤー部にはオートリターン機構を搭載しています。
カートリッジにはPCM圧電素子を用いたMS型カートリッジを採用しています。
スピーカー部
3ウェイ構成となっています。
低域には20cmコーン型ウーファーを搭載しています。
また、中域には9cmコーン型スコーカーを搭載し、高域には6.5cmコーン型ツィーターを搭載しています。
エンクロージャーには密閉方式を採用しています。
その他
スピーカー部には高さ調節用のネジを装備しています。
SC-710Mでは別売りオプションとしてインテリアボックスがありました。このインテリアボックスをセットにしてSC-710Mデラックスとしても販売されました。
インテリアボックスはレコード棚やテープデッキ収納ラックとして使用できます。
機種の定格
型式 | ステレオシステム | |
<アンプ部> | ||
出力 | 44W(P.M.P.O) | |
チャンネルレベル・コントロール | Bass-Treble | |
付属機能 | ヘッドホンジャック Dinコネクター |
|
<チューナー部> | ||
受信周波数 | FM | 76MHz~90MHz |
AM | 525kHz~1,605kHz | |
受信感度 | FM | 3μV(IHF) |
AM | 10μV(IHF) | |
FMマルチ回路 | スイッチング方式 | |
付属機能 | AMフェライトアンテナ FMフィーダーアンテナ |
|
<プレイヤー部> | ||
<ターンテーブル部> | ||
駆動方式 | リムドライブ方式 | |
駆動モーター | 2極インダクションモーター | |
回転数 | 33・1/3、45rpm | |
ターンテーブル | 25cm | |
<カートリッジ部> | ||
カートリッジ | MS型(PCM圧電素子) | |
交換針 | EPS-14STSD(ダイヤ) | |
<トーンアーム部> | ||
トーンアーム | パイプアーム | |
付属機能 | オートリターン オートカット オートスリープ |
|
<スピーカー部> | ||
方式 | 3ウェイ・3スピーカー・密閉方式・フロア型 | |
使用ユニット | 低域用 | 20cmコーン型 |
中域用 | 9cmコーン型 | |
高域用 | 6.5cmコーン型 | |
<総合> | ||
周波数特性 | 30Hz~20kHz | |
使用半導体 | トランジスタ:25個 ダイオード:18個 |
|
電源 | AC100V、50Hz/60Hz | |
消費電力 | 75W(最大出力時) | |
外形寸法 | 幅1,290x高さ700x奥行345mm | |
重量 | 35kg | |
別売:インテリアボックス SH-5M(¥9,500) | ||
外形寸法 | 幅430x高さ700x345mm |

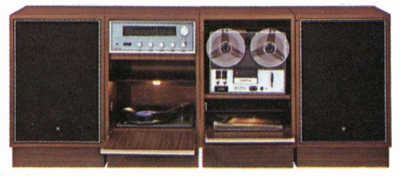

SC-710Mデラックスと別売りインテリアボックス
