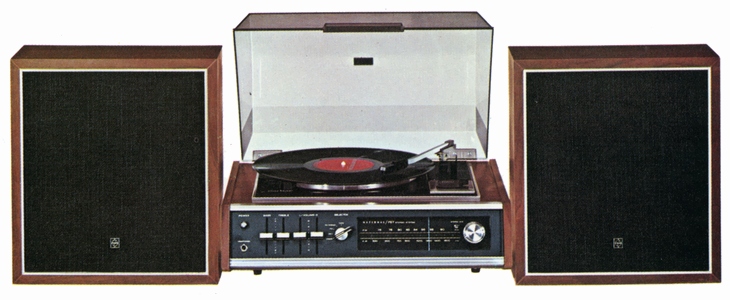

National/Technics SC-230
¥49,800(1969年頃)
解説
FMチューナー部を充実させたモジュラーステレオ。
レシーバー/プレイヤー部
回路方式にはSEPP-OTLを採用しています。
FMチューナー部はFETを使用しており、2段直結リミッター回路をフロントエンドに採用することで高感度化を図っています。
FMマルチ回路やステレオアイを装備しています。
カートリッジ部には耐熱・耐湿に優れたセラミックカートリッジを使用しています。
オート機能を搭載しています。
スピーカー部
2ウェイ構成となっています。
低域には18cmコーン型ウーファーを搭載し、高域には6.5cmコーン型ツィーターを搭載しています。
機種の定格
型式 | モジュラーステレオ | |
<レシーバー/プレイヤー部> | ||
受信周波数 | FM | 76MHz~90MHz |
AM | 525kHz~1,605kHz | |
受信感度 | FM | 3μV(IHF) |
AM | 10μV(IHF) | |
出力 | 32W(PMPO) | |
付属機能 | ヘッドホン端子 Dinコネクター Pin端子 |
|
カートリッジ | MS型 | |
回転数 | 33・1/3、45rpm | |
ターンテーブル | 25cm | |
<スピーカー部> | ||
方式 | 2ウェイ・2スピーカー・ブックシェルフ型 | |
使用ユニット | 低域用 | 18cmコーン型 |
高域用 | 6.5cmコーン型 | |
<総合> | ||
使用半導体 | トランジスタ:22個 ダイオード:18個 |
|
電源 | AC100V、50Hz/60Hz | |
消費電力 | 26W(最大出力時) | |
外形寸法 | 本体 | 幅450x高さ185x奥行379mm |
スピーカー | 幅325x高さ350x奥行140mm |
|
重量 | 15.0kg |
