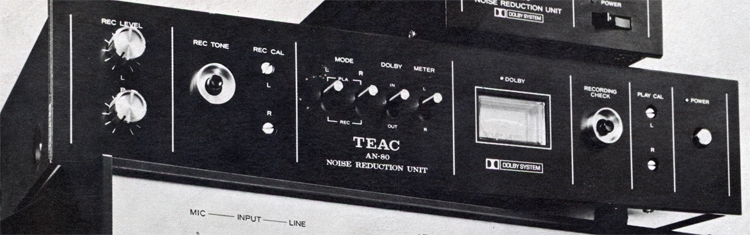

AN-80の画像
 解説

カセットデッキや2ヘッドタイプのオープンデッキ用に開発されたドルビーユニット。

ドルビーユニットをドルビーシステム非搭載のデッキに接続する事でドルビーシステムの効果が得られます。
ドルビーシステムでは入力信号のレベルによって圧縮-伸長処理を行う事で、テープのヒスノイズを低減する事が可能です。動作は特にノイズが聴感上気になりやすい中音以上に対して行っています。
このドルビーシステムによってS/N比の改善を実現しています。

AN-80では録音/再生兼用のドルビーユニットを使用しています。

Rec checkボタンを装備しており、3ヘッドタイプのデッキと組み合わせて使用する際にテープに録音された音をモニターできます。

機種の定格
型式 ドルビーBタイプノイズリダクションシステム
周波数特性 20Hz~15kHz ±2dB
S/N比改善度 10kHz:10dB
1kHz:5dB
over all:6dB(聴感補正Bカーブ)
入力感度 Line:0.03V
入力インピーダンス Line:35kΩ
出力 To tape deck input:0.58V
Line:0.58V
歪率 0.5%以下
マルチプレックスフィルター 19kHz:-35dB以上
38kHz:-30dB以上
S/N比 60dB以上
チャンネルセパレーション 50dB以上
オシレーター周波数 400Hz
ACアウトレット Unswitched:500Wmax
電源 AC100V、50Hz/60Hz
消費電力 4W
外形寸法 幅410x高さ88x奥行273mm
重量 4kg
