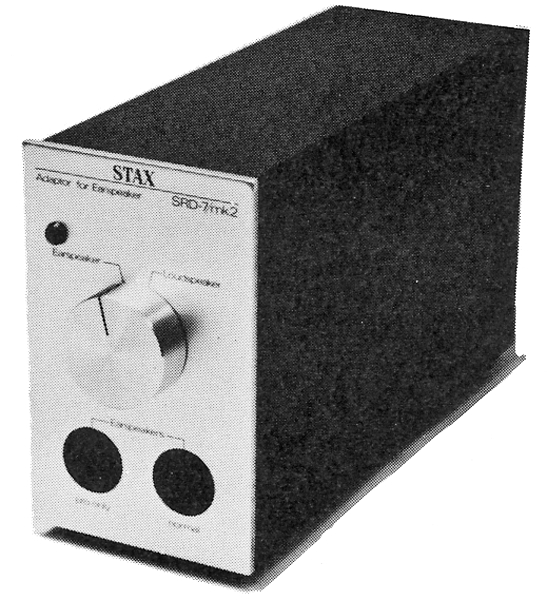

STAX SRD-7mk2
¥17,000(1985年発売)
解説
Professionalシリーズにも対応したイヤースピーカー用アダプター。
イヤースピーカー用アダプターはプリメインアンプやパワーアンプのスピーカー端子に接続して使用します。
フロントパネルのセレクタースイッチによってイヤースピーカーとスピーカーの切換が可能です。
SRD-7mk2はし左右一対のマッチングトランスと電源部で構成されています。
マッチングトランスではイヤースピーカーに必要な信号電圧を取り出し、電源部では振動膜にバイアス電圧を供給しています。電源部はハイ・バイアス型イヤースピーカー用の高圧電源回路も内蔵しており、PRO端子ではProfessionalシリーズのイヤースピーカーが接続できます。
入力ケーブルやトランスの巻線及び内部配線にはPC-OCC線を採用しています。
シャーシにはアルミ合金を採用しており、磁性体を避ける事で歪が発生するのを抑えています。
機種の定格
型式 | イヤースピーカーアダプター |
連続最大入力 | 8W(1kHz) |
瞬間最大入力 | 30W(1kHz) |
周波数特性 | 10Hz~30kHz ±1.2dB |
歪率 | 0.05%(50Hz、1W) |
成極用電源 | AC100V、50Hz/60Hz |
成極電圧 | 230VDC 580VDC(PRO) |
消費電力 | 0.1W |
外形寸法 | 幅73x高さ120x奥行215mm |
重量 | 1.5kg |
