SONY NT-1 Scoopman
¥100,000(1992年頃)
解説
デジタルマイクロレコーダーの1号機。
デジタルマイクロレコーダーでは切手サイズのテープを使用しており、サンプリング周波数32kHz、量子化ビット数12ビット非直線(17ビット相当)を実現しています。17ビット相当を12ビットの非直線に圧縮して記録する事でDATのLPモードとほぼ同等の音質を得ています。
デジタルマイクロレコーダーでは回転ヘッドによるヘリカルスキャン方式でテープに信号を記録していきます。この方式は高密度な情報記録が可能になり高音質が得られますが、複雑なテープローディングメカニズムが必要になり、それが小型化を難しくしていました。
この問題を解消するため、ローディングメカニズムの一部であるピンチローラーとセルフアライメントガイドをカセット側に組み込んだ新しいカセットを開発し、複雑なテープローディング機構のいらない小型メカニズムを実現しています。
また、ハブブレーキや密閉タイプリッド、二重ハブ構造等の採用によって高い信頼性を確保しています。
回転ヘッド方式ではテープの斜め方向に信号を記録し、再生時にも記録されたトラックを正確になぞる事が必要です。このため精密なテープローディング機構とトラッキングサーボ機構が不可欠で、小型化の難点となっていました。
この問題を解消するため、ソニーはノントラッキング方式を開発しています。この方式では録音された記録信号を再生時にはドラム1回転あたり倍密度でスキャンし、分割されて読み出された各トラックのデータをメモリ上で合成する事で再生を行っています。これにいよりトラッキングサーボ機構とローディングメカニズムの簡素化が可能となり、大幅な小型化を実現しています。
ノントラッキング方式によって従来のヘリカルスキャン方式とは異なるノンローディング方式を実現しています。

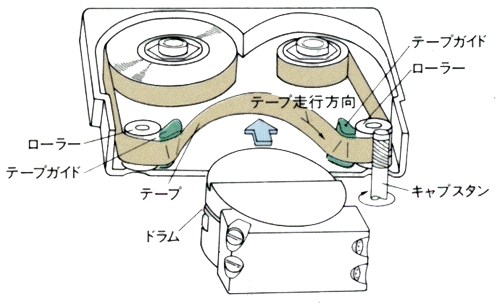

この方式ではデジタルマイクロカセットの中にローディングメカニズムの一部であるピンチローラーと傾斜ガイドを収納し、直径14.8mmの回転ドラムがカセットに入り込む構造となっています。これによりメカデッキ部の小型化とシンプル化に成功しています。
ノントラッキング方式の実現のため、6個の消費電力LSIを新開発して採用しています。
コンパクトなカセットによるテープ駆動力の大幅な軽減と低消費電力設計によって単3アルカリ乾電池(AM3)1本で連続録音時間約7時間、連続再生時間約6時間を実現しています。
デジタルAGC(録音入力レベル自動設定)を搭載しており、機械が自動的に適正な録音レベルに調整する事で、手軽なデジタル録音を実現しています。
また、レベル調整にこだわる時のためにマニュアルでのレベル調整も可能です。
液晶ディスプレイウインドウを搭載しています。
このディスプレイは4桁テープカウンター、残量時間表示、レコーデッド時間表示、時計モードの表示が可能です。
手持ちのCDやレコード等の他のソースを録音する時には付属のアダプターユニットを使用します。
このユニットは乾電池挿入部の蓋を開けて取り付ける構造となっています。また、アナログ入出力ジャックを装備しており、手持ちの他のステレオ機器との接続が行なえます。
電源は付属のACパワーアダプターで行います。
機種の定格
型式 | デジタルマイクロレコーダー |
録音方式 | ヘリカルスキャン回転ドラム使用 |
サンプリング周波数 | 32kHz |
量子化ビット数 | 12ビット非直線(17ビット相当を圧縮) |
周波数特性 | 10Hz~14.5kHz +1 -3dB |
録再総合ダイナミックレンジ | 80dB以上 |
再生ダイナミックレンジ | 86dB以上 |
総合歪率 | 0.08%以下 |
入力端子 | マイク:ステレオミニジャック、最小レベル0.55mV ライン:ステレオミニジャック、最小レベル64mV |
出力端子 | ヘッドホン:ステレオミニジャック、最大出力5mW+5mW、負荷インピーダンス16Ω ライン:ステレオミニジャック、基準レベル160mV、負荷インピーダンス47kΩ |
電源 | 単3乾電池1本 付属ACアダプター(アダプターユニットにて)定格1.5V、EIAJ極性統一形DCジャック カーバッテリーコード(別売りDCC-E115L使用) |
消費電力 | 約0.3W DC |
電池持続時間 | 連続録音時間:約7時間 連続再生時間:約6時間 ※単3アルカリ乾電池AM3使用 |
録音/再生時間 | NTC-90で最大往復1時間30分 |
早送り・巻戻し時間 | 約2分45秒(NTC-90使用時) |
外形寸法 | 幅112.9x高さ23.1x奥行55.2mm(最大突起含まず) |
重量 | 約147g(単3乾電池含む) 約124g(単3乾電池含まず) |
付属 | アダプターユニット ステレオイヤホン ステレオマイク マイクスタンド マイクアッテネーター デジタルマイクロテープ(NTC-90) テープカートリッジ キャリングケース 接続コード ACアダプター |
別売 | カーバッテリーコード DCC-E115L(¥3,500) カーコネクティングパック CPA-3(¥3,500) |
