OPTONICA SM-3000
¥88,000(1974年頃)
解説
SLADサーキットにより低歪率化を図ったプリメインアンプ。
パワーアンプ部には差動増幅を2段採用したPNP-NPNパワートランジスタによる全段直結OCL回路を採用しています。また、新開発のSLADサーキットを採用したことで優れたパワー特性とクロスオーバー歪を抑えた低歪率特性を実現しています。
さらに大型ラジエータを採用すると共にラジエーターの徹底的温度上昇分布を測定し、最も放熱効果の高い位置にパワートランジスタを取付けることにより、温度補償回路と相まって安定した出力を実現しています。
電源部には大型の電源トランスと10,000μFx2の大容量コンデンサを採用しています。
イコライザ回路には3電源方式による差動増幅回路を採用しています。
この回路はCADによる設計を導入するとともに、タンタル抵抗器(±2%)、スチロールコンデンサ(±1%)を用いたNF素子を組み合わせることでRIAA偏差の精度を高めています。
保護回路には過電流保護回路、直流検出回路、温度ヒューズによる3段構成を採用しています。
過電流保護回路によって負荷ショート時のアクシデントから回路を保護しています。また、直流検出回路をスピーカー端子に設けることでスピーカーに直流が流れる事態が発生した場合には保護回路が動作してスピーカーを保護します。
パワートランスには温度ヒューズを設けており、セット過熱による火災を防止しています。
これらのプロテクション表示はフロントパネルの2色LEDで確認できます。
イコライザ回路、トーン回路、メインアンプ、マイクアンプ部はいずれも2~3電源方式、差動増幅によりDC結合となっており、DC/ACともに安定した動作を保証しています。

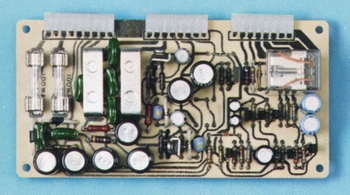

各回路はモジュール化されており、コンピューター等に使用される無ハンダ接続のコネクタによるモジュールパッケージングシステムを採用しています。これにより各モジュールごとに徹底した品質管理をするとともにメンテナンス性を向上しています。
トーン回路にはNF型高利得ICで低歪率化を図っています。
ターンオーバー周波数はBass/Trebleともに2段切替式となっており、より柔軟な音質調整が可能です。また、トーンディフィートスイッチを搭載しており、ワンタッチで平坦な特性が得られます。
Phono入力切替スイッチを搭載しており、Phono入力インピーダンスを3段階切替できます。
また、Phono入力感度切替スイッチも搭載しています。
ステレオ用マイク入力端子を搭載しています。
マイクアンプにはモノリシックICによる差動アンプを±2電源で構成しています。また、連続可変式のアッテネーターを搭載しており、調整も可能です。
ハイカットフィルターとローカットフィルターを搭載しています。
操作性を考慮してAux2端子はフロントパネルに搭載しています。
機種の定格
型式 | プリメインアンプ |
<パワーアンプ部> | |
回路方式 | 差動増幅2段全段直結純コンプリメンタリーOCL |
実効出力 | 43W+43W(8Ω、1kHz、両ch駆動) |
高調波歪率 | 0.05%(実効出力時) 0.02%(1W出力時) |
混変調歪率 | 0.1%(実効出力時) 0.05%(1W出力時) |
出力帯域幅 | 5Hz~40kHz(IHF、両ch駆動) |
周波数特性 | 5Hz~150kHz +0 -1dB |
入力感度/インピーダンス | Power in:800mV/50kΩ |
出力端子 | Speaker:A/B(4Ω~16Ω)、A+B(8Ω~16Ω) Headphone:4Ω~16Ω |
ダンピングファクター | 60以上(1kHz、8Ω) |
SN比 | 100dB以上(IHFショートサーキット、Aネットワーク) |
残留雑音 | 0.4mV以下(8Ω、プリ+パワーアンプ) |
<プリアンプ部> | |
回路方式 | イコライザアンプ:初段差動増幅 コントロールアンプ:初段差動増幅 |
入力感度/インピーダンス | Phono1:4mV、2mV/47kΩ(-6dB切替) Phono2:2mV/22kΩ、47kΩ、100kΩ Mic:2mV/10kΩ(VR max)、20mV/10kΩ(VR min) Tuner、Aux1/2、Tape monitor1/2:150mV/47kΩ Tape monitor2(DIN端子):150mV/47kΩ |
Phono最大許容入力(1kHz) | 300mVrms、850mVp-p |
出力レベル/インピーダンス | Tape rec1/2:150mV Tape rec2(DIN端子):30mV/80kΩ |
周波数特性 | Phono(RIAA偏差):30Hz~15kHz ±0.3dB Mic:7Hz~30kHz +0 -1dB Tuner、Aux、Tape mon:5Hz~70kHz +0 -1dB |
トーンコントロール | Bass ターンオーバー 600Hz:±10dB(100Hz) ターンオーバー 300Hz:±10dB(60Hz) Treble ターンオーバー 1.5kHz:±9dB(10kHz) ターンオーバー 3kHz:±9dB(20kHz) |
フィルター | Low:30Hz、12dB/oct High:7kHz、6dB/oct |
ラウドネスコンター(Vol -40dB) | +7dB(100Hz)、+4dB(10kHz) |
SN比(IHFショートサーキット、 Aネットワーク) |
Phono:80dB以上 Mic:70dB以上 Tuner、Aux、Tape mon:90dB以上 |
ミューティング | -20dB |
<総合> | |
使用半導体 | IC:2個 トランジスタ:47個 ダイオード:24個 LED:1個 |
電源コンセント | 電源スイッチ連動:2系統 電源スイッチ非連動:1系統 |
電源電圧 | AC100V、50Hz/60Hz |
消費電力 | 100W(電気用品取締法) |
外形寸法 | 幅442x高さ144x奥行380mm |
重量 | 14.5kg |
