写真のテープデッキRD-820Xは別売

　解説　

4チャンネル再生に対応したセパレートステレオ。

---

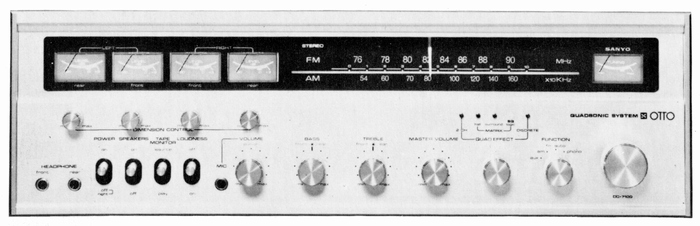

レシーバー部
レシーバー部は各チャンネル別に音量調整が行え、さらにフロントとリアを別々にトーンコントロールできる4プリアンプ、4メインアンプを内蔵した本格的な4チャンネル設計となっています。

4チャンネルソースは2-2-4/4-2-4(マトリックス、SQロジック)再生に対応しています。
マトリックス方式で録音された4チャンネルソースには専用デコーダーを内蔵し、SQ方式で録音された4チャンネルソースにもSQデコーダーを内蔵しています。
また、2チャンネルソースから4チャンネルの効果を作り出すクォードライザーを内蔵しています。

2系統のディスクリート4チャンネル端子を搭載しています。
4チャンネルテープPB端子と4チャンネルAUX端子を搭載しており、CD-4などのディスクリート4チャンネルに対応しています。

クォードエフェクトスイッチを搭載しており、切替によって様々なソースに対応しています。
2chは2チャンネル再生、Matrix hallは2チャンネルソースを4チャンネル化してコンサートホールの雰囲気を味わう場合、Matrix surroundは4-2-4レコードやFMを聴く場合、SQ logicはSQ方式のレコードやFM、Discreteはディスクリート4チャンネルソースを再生時にそれぞれ切替えます。

4チャンネルの理想的な音場再生を実現するため、ディメンションコントロール機能を搭載しています。
この機能では各チャンネルのレベルコントロールを独立して調整できます。さらに各チャンネル別のレベルメーターがその上に配置されているため簡単に4チャンネルのバランス調整が行えます。

FMチューナーは高周波部にIC、FET、セラミックフィルタを採用することで選択ドや安定度を向上しています。

マイクミキシング回路を搭載しており、別売りマイクを接続することでミキシングができます。

レコードプレイヤー部には4極シンクロナスモーターを用いたベルトドライブ方式を採用しています。
また、アーム部にはヘッドシェル着脱式、針圧直読式、インサイドフォースキャンセラー、ラテラルバランス、オイルエレベーション機構を搭載した本格的なS字型トーンアームを採用しています。

アンプ部の出力段にピュアコンプリメンタリー回路を採用しています。

FM4チャンネル用端子や4チャンネルヘッドホン端子を搭載しています。

---

スピーカー部
フロントスピーカーには低域に25cmコーン型ウーファー、中域に12cmコーン型スコーカー、高域にホーン型ツィーターを搭載した3ウェイシステムを採用しています。

リアスピーカーには2ウェイ方式を採用しており、低域に16cmダブルコーン型ウーファー、高域に5cmコーン型ツィーターを搭載しています。

---

その他

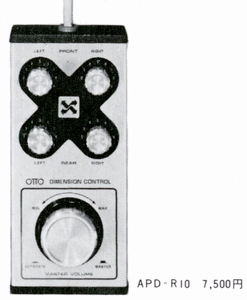

別売りオプションとしてワイヤードリモコンがありました。
このリモコンを使うことでリスニングポジションでのディメンションコントロールが行えます。また、リモコンを接続すると自動的にリモコン回路に切替ります。

機種の定格

型式	4チャンネルステレオ
<レシーバー部>
感度	AM:150μV/m(S/N20dB、30%変調) FM:2.5μV(IHF)
FMマルチセパレーション	35dB(1,000Hz)
出力	40W(EIAJ規格)
ミュージックパワー	60W
周波数特性	36Hz～40kHz ±3dB
パワーバンドウィズス	20Hz～34kHz
歪率	0.4%(1kHz、1W)
トーンコントロール	Bass:±10dB(100Hz) Treble:±10dB(10kHz)
付属回路	FMステレオ受信装置 FMステレオインジケーター チューニングメーター 4チャンネルヘッドホン端子 4チャンネル録音端子 録音再生端子(DIN、RCA) テープモニタースイッチ Aux端子 Mic端子 リモコン端子 Phono端子 FMモノラル出力端子 4チャンネルレベルメーター
使用半導体	トランジスタ:37個 FET:1個 IC:2個 ダイオード:37個
電源	AC100V、50Hz/60Hz、ヒューズ1.5A
消費電力	65W
外形寸法	幅544x高さ670x奥行377mm
重量	24.6kg
<レコードプレイヤー部>
駆動方式	ベルトドライブ方式(オートリターン、リフタ付き)
駆動モーター	4極シンクロナスモーター
回転数	33・1/3、45rpm
トーンアーム	スタティックバランスS字型トーンアーム
ターンテーブル	30cmアルミダイキャスト製
カートリッジ	MM型(MG-25L)
周波数特性	15Hz～25kHz
チャンネルセパレーション	25dB以上
出力	5mV(1kHz、50mm/s)
使用針	0.5milダイヤ針
交換針	ST-25D
適正針圧	2.5g
付属機能	プラグインヘッドシェル ラテラルバランサ インサイドフォースキャンセラー 針圧直読式
<フロントスピーカー部>
方式	3ウェイ・3スピーカー・密閉方式・フロア型
使用ユニット	低域用:25cmコーン型 中域用:12cmコーン型 高域用:ホーン型
インピーダンス	8Ω
外形寸法	幅514x高さ670x奥行377mm
重量	14kg
<リアスピーカー部>
方式	2ウェイ・2スピーカー・密閉方式・フロア型
使用ユニット	低域用:16cmダブルコーン型 高域用:5cmコーン型
インピーダンス	8Ω
外形寸法	幅350x高さ550x奥行187mm
重量	6kg
<その他>
システム全体の寸法	幅1,572mm
別売	ワイヤードリモコン APD-R10(￥7,500)
