解説　

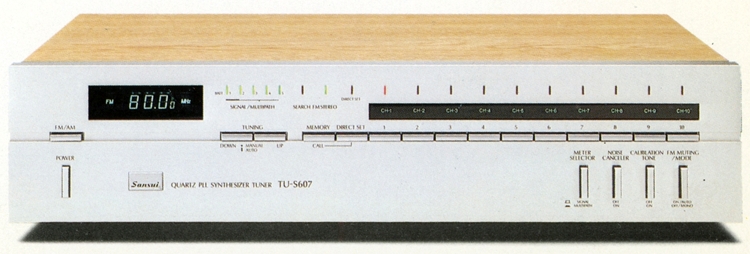

クォーツPLLシンセサイザー方式のメリットを生かしながらバリコン型に匹敵する音質を追求したFM/AMチューナー。

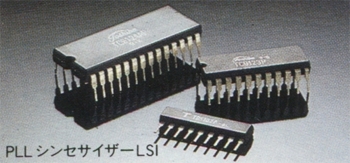

クォーツPLLシンセサイザー方式を採用しており、ピュア・アクティブドライブ・ループを採用する事で性能向上を図っています。
ピュア・アクティブドライブ・ループではバリキャップにバックツーバック型を使用することで隣接局のイメージ妨害の排除能力を向上させています。また、ローパスフィルターに高S/N比のDCアンプを採用する事でループの応答性を高め、誤差発生時の修正能力を高めています。このDCアンプは独立安定化電源で駆動すると共に、高速ダイオードでハイスピード化することでスイッチングノイズを減少させています。
バリキャップはフリークエンシーコントロール・インピーダンス型の電圧給電で駆動されており、駆動インピーダンスは制御領域で十分に低いため局部発振のS/N比を劣化させません。

フロントエンドにはデュアルゲートMOS-FETを使用しています、また、バックツーバック型のハイQバリキャップを採用し、バリコン4連相当のフロントエンドを構成する事で隣接局のイメージ妨害排除能力を高めています。

IF段には群遅延特性の優れたセラミックフィルターで相反する高選択度と低歪の両立を図っています。
さらに検波段にはダブルチェーンによる新開発クォドラチュア検波ICを採用しており、高S/N比をしています。

ハイスルーレートDCアンプとパイロットキャンセルを採用しています。

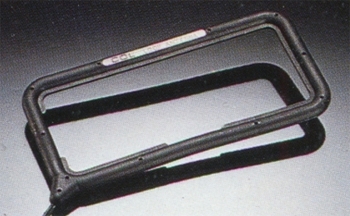

AMアンテナにはノイズに強い高感度ループアンテナを採用しています。


ダイレクトセット機能を搭載しており、放送局の周波数を直接数字で打ち込めます。
1～10までのプリセットボタンで放送局の周波数を打ち込む事で放送局を直接呼び出せます。

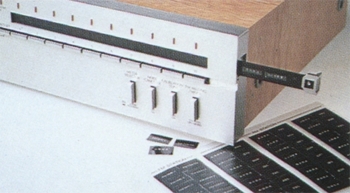

FM/AM10局ランダムプリセットチューニング機構を装備しています。
FM/AMのどちらでも1～10のプリセットボタンにメモリーさせる事が可能です。

オートチューニングシステムを搭載しており、プッシュ式のアップ/ダウンスイッチで自動的に放送局を探し出す事ができます。
選局操作はオートチューニングとマニュアルチューニングの2種類があります。オートチューニングではスイッチを強く押し込み、放送局を受信するとすぐに停止します。そのままスイッチを押し続けると再び選局します。マニュアルチューニングではスイッチを軽く押し、FMは100kHzステップ、AMは1kHzステップで周波数がアップダウンします。放送局をキャッチするとサーチLEDが消灯します。

ラストワンメモリーを搭載しており、電源スイッチを切る前に同調していた局を呼び出します。

メモリーバックアップ機能を搭載しており、電源ケーブルを抜いても長時間記憶する個tができます。

FMマルチパスインジケーターを搭載しています。

FMノイズキャンセラーを搭載しています。

キャリブレーション発振器を搭載しています。

75ΩF型同軸用と300Ωのアンテナ用真鍮製入力端子を装備しています。

ブラックとシルバーの2色のカラーバリエーションがありました。

機種の定格

型式	FM/AMチューナー
<FMチューナー部>
受信周波数	76.0MHz～90.0MHz(100kHzステップ)
実用感度(IHF)	mono:10.5dB(旧IHF、1.8μV)
50dBクワイティング感度(IHF)	stereo:36.0dBf
SN比	mono:85dB以上 stereo:80dB以上
周波数特性(stereo)	30Hz～18kHz +0.3 -0.8dB
歪率(IHF、65dBf)	mono: 0.06%以下(100Hz) 0.06%以下(1kHz) 0.06%以下(6kHz) stereo: 0.07%以下(100Hz) 0.07%以下(1kHz) 0.07%以下(6kHz)
キャプチャーレシオ	1.0dB以下
選択度(IHF)	60dB以上(400kHz)
スプリアスレスポンス比(IHF)	80dB以上(83MHz)
イメージレスポンス比(IHF)	70dB(83MHz)
IFレスポンス比(IHF、平衡)	80dB以上(83MHz)
RF相互変調(IHF)	65dB(83MHz)
AM抑圧比(IHF)	55dB以上
ステレオセパレーション	40dB以上(100Hz) 52dB以上(1kHz) 42dB以上(10kHz)
アンテナ入力インピーダンス	300Ω平衡 75Ω不平衡
<AMチューナー部>
受信周波数	531kHz～1602kHz(1kHzステップ、ロック時9kHz)
実用感度(IHF、バーアンテナ)	55dB/m(562μV/m)
選択度(±9kHz)	34dB以上
SN比	46dB以上(80dB/m)
歪率(30%変調、80dB/m)	0.5%以下
イメージレスポンス比(IHF)	45dB以上(1000kHz)
IFレスポンス比(IHF)	35dB以上(1000kHz)
<総合>
出力電圧/インピーダンス	0.5V/2.2kΩ
定格消費電力(電気用品取締法)	14W
外形寸法	幅445x高さ102x奥行310mm
重量	4.2kg
