解説　

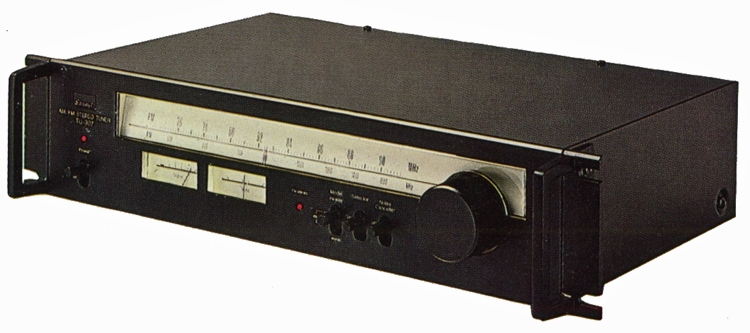

アンプにおけるワイドレンジ特性をチューナーにも引き継ぎ、音質向上を図ったFM/AMチューナー。

FMフロントエンドには高感度ジャンクションFETや精密3連バリコンを採用しています。
また、IF部には群遅延特性を重視した3段差動リミッター回路を採用しています。

検波回路にはクアドラチュア検波回路を採用しており、微分利得特性のうねりを0.5%以内に抑え200kHz以上の直線性を実現しています。

MPX部にはPLL-MPX方式を採用しており、高安定度・音質重視の設計となっています。

FMミューティング回路を搭載しており、FM特有の雑音をFM-auto時にカットできます。

AMチューナー部には高精度2連バリコンとAM専用高集積度モニリシックICを採用しています。また、AM-IF部には高選択度特性のセラミックフィルターとLCブロックを内蔵しており、良好な選択度を得ています。

ノイズキャンセラー回路を搭載しています。

シグナルメーターとセンターメーターを搭載した2メーター方式を採用しています。

機種の定格

型式	FM/AMチューナー
<FMチューナー部>
実用感度	mono:10.1dBf(旧IHF 1.75μV) stereo:19dBf(旧IHF 4.9μV)
50dBクワイティング感度	mono:15dBf
S/N比(80dBf)	mono:78dB以上 stereo:76dB以上
周波数特性	20Hz～15kHz(stereo)
歪率(IHF、65dBf)	mono:0.06%以下(1kHz) stereo:0.08%以下(1kHz)
選択度	50dB以上(400kHz)
ステレオセパレーション	40dB以上(1kHz)
<AMチューナー部>
実用感度(バーアンテナ)	47dB/m
<総合>
外形寸法	幅430x高さ110x奥行307mm ラックマウントアダプター付き:幅482x高さ110x奥行314mm
重量	5.3kg ラックマウントアダプター付き:5.5kg
