解説　

管球アンプの最後を飾るセパレートアンプシリーズとして開発された管球式コントロールアンプ。
CA-303、BA-202、BA-303の発売以降の長い期間、管球式アンプは発売されませんでした。

初段から最終出力段まで全て直流点火方式を採用し、電源部にはシールドを施す事で、ハムや雑音を低減しています。

ヘッドアンプ、トーンコントロール回路、チャンネルフィルター回路の全てをNF回路構成とする事で低歪化を図っています。

イコライザーアンプ部は3段K-KNF回路で構成されています。

Phono端子の入力インピーダンスは3段階の切り替えが可能となっています。

MIC入力端子は9ピン型マッチングトランスの差し替えにより、600Ω型に対応可能となっています。

レベルコントロールには測定機用の2dBステップ精密級アッテネーターを使用しており、左右チャンネルの連動誤差を少なく抑えています。

トーンコントロール回路は2dBステップの上昇6段、下降4段構成となっており、左右別々に調整が可能です。また、中点でトーンコントロールが切れて完全なフラット特性が得られます。
また、トーンセレクター回路を採用しており、上昇・下降点は低域・高域それぞれ3段階に変えることが可能です。また、トーンコントロール回路はディフィートが可能となっています。

テスト信号発振回路を搭載しています。
テスト信号は100Hz、1kHz、10kHzが出力でき、マルチアンプ方式でのスピーカーレベル合わせや左右バランス合わせ、各部の動作チェックに活用する事ができます。

ミューティングスイッチを搭載しています。

テープイコライザーには半固定ボリュームを装備しています。
接続するヘッドを含めたイコライザー特性をボリュームによって基準カーブに合わせることが可能です。

ハイフィルターとローフィルターを搭載しています。
それぞれ2段階の切換式となっています。

プラグインユニット差し替え式のチャンネルディバイダーを搭載しています。
差し替えによりクロスオーバー周波数が自由に選択できます。付属・別売のプラグインユニットは18dB/octとなっています。12dB/octの物は別売プラグインユニットに含まれている裸基板で作る事が可能です。

2チャンネルマルチアンプや3チャンネルマルチアンプ用に出力端子を装備しています。
コントロールアンプ出力2系統、チャンネルディバイダー入力回路をそれぞれ装備しており、それぞれを独立して使用する事も可能です。

コントロールアンプ出力、チャンネルディバイダーの低域/中域/高域の出力はそれぞれ単独に調整が可能です。

CD-3などの他のチャンネルディバイダーを組み合わせる事で4チャンネル以上の分割も可能です。

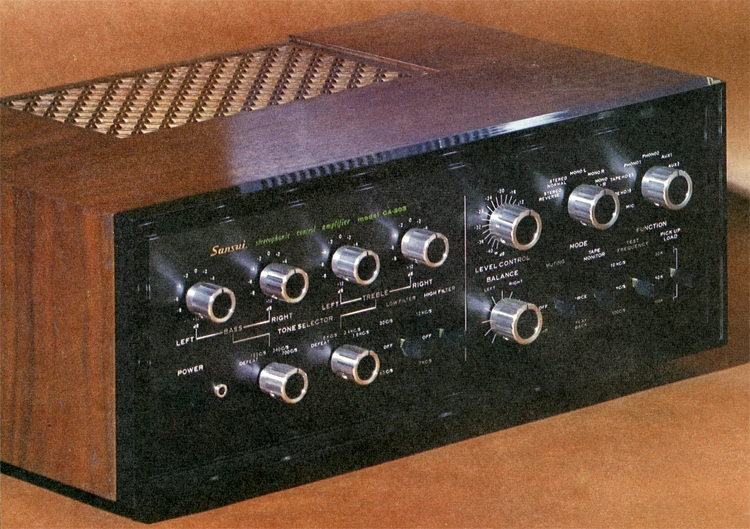

黒のつや消しパネルに木製キャビネットを組みわせたデザインとなっています。

機種の定格

型式	プリアンプ
<コントロールアンプ部>
出力電圧	2V(定格) 10V(最大)
全高調波歪率	0.1%(定格出力時)
周波数帯域	10Hz～50kHz ±1dB
ハム及び雑音(IHF)	Phono:-80dB以下 Aux:-90dB以下
チャンネルセパレーション	Mic、Phono、Tape head:40dB以上 Aux:50dB以上
入力感度/インピーダンス	Phono1/2:2.0mV/30kΩ、50kΩ、100kΩ切換式 Aux1/2、Tape mon:200mV/250kΩ Mic:1.5mV、0.15mV/50kΩ、600Ω(マッチングトランスを使用) Tape head 19cm/s、9.5cm/s:1.5mV/500kΩ
録音出力	200mV(規定入力時の出力電圧)
イコライザー特性	Phono1/2:30Hz～15kHz(RIAA) ±0.5dB Tape head 19cm/s 9.5cm/s:30Hz～15kHz(NAB) ±0.5dB
トーンコントロール	Bass:+12dB～-8dB(20Hz、2dBステップ) 　　可変周波数:159/340/700Hz、ディフィート Treble:+12dB～-8dB(20kHz、2dBステップ) 　　可変周波数:1.8k/3.4k/6kHz、ディフィート
トーンフィルター	Low:30/60Hz、12dB/oct High:7k/12kHz、12dB/oct
ミューティング	-20dB
使用半導体等	真空管 　12AX7x4 　12AT7x2 トランジスタ:2SC458x2 ダイオード 　SW-05d x4 　SW-1a x4
<チャンネルディバイダー部>
出力	2V(定格) 5V(最大)
全高調波歪率	0.1%(定格出力時)
遮断特性	18dB/oct(12dB/octに変更可能)
クロスオーバー周波数	500Hz、3.4kHz
出力	Filter out:2チャンネル、3チャンネル(各チャンネルは単独調整可能)
入力インピーダンス	100kΩ
負荷インピーダンス	10kΩ以上
使用半導体	トランジスタ 2SC693Fx18
<総合>
電源	AC100V、50Hz/60Hz
消費電力	45VA
外形寸法	幅435x高さ155x奥行281mm(ゴム脚、ツマミを含まず)
重量	10kg
