解説　

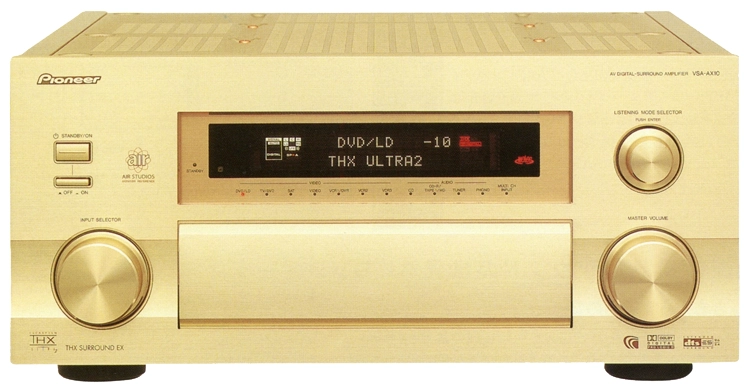

自動音声補正機能MCACCを搭載したフラッグシップモデルのマルチチャンネルアンプ。

自動音声補正機能として新開発のMCACC(Multi-channel Acoustic Calibration System)を搭載しています。
MCACCはAir Studiosとの共同プロジェクトで開発された機能で、従来は聴感に頼っていた音場補正を自動化しています。この機能ではテストトーンを測定する事で、接続有無判定やサイズ判定(ラージ/スモール)、相互距離補正、音圧レベル補正、音色補正(9分割された帯域で、差異の顕著な5つの帯域を自動選択して補正)を行います。
　接続有無判定で接続されていないチャンネルがある場合には自動的に他のチャンネルへダウンミックス処理を行います。
　サイズ判定ではスモールチャンネルの低域成分は他のラージスピーカーまたはサブウーファーへ振り分けます。
　相互距離補正では、視聴位置を中心に各スピーカーが等価的に同じ距離になるよう遅延時間を補正します。
　音圧レベル補正では、各スピーカーの能率や設置法によって異なる音圧レベルの差が±0.5dB以内になるよう補正します。
　音色補正では、実際の視聴環境下での各チャンネルの周波数特性を補正します。All ch AdjustモードとFront Alignモードがあり、低域から高域まで9分割された各帯域を、All ch Adjustモードでは全チャンネルをフラット化します。また、Front Alignモードではフロントチャンネルの周波数特性に他のチャンネルを合わせます。

ルーカスフィルム社が提唱するホームTHXシステムの最高規格であるTHX Ultra2に対応しています。

サラウンドデコーダーはDTS96/24やドルビープロロジックIIなどに対応しています。

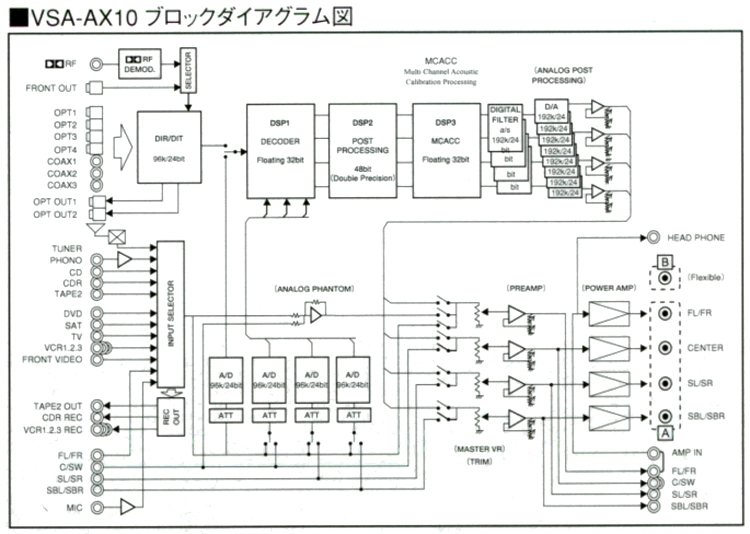

DSPにはアナログデバイセズ社製の新世代DSPであるSHARCを採用しており、True 32bit Digital Signal Processingによるデコード処理を行っています。
また、MPEG-2 AACデコーダーも搭載しています。

パイオニア独自の音場モードを搭載しています。
映画を楽しむためのAdvanced Cinemaモードと、音楽を楽しむためのAdvanced Concertモードを搭載しています。
また、夜間の鑑賞に活用できるミッドナイトリスニングモードも搭載しています。

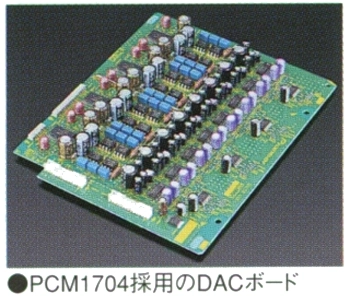

D/A変換部には192kHz/24bitD/Aコンバーター(バーブラウン社製 PCM1704)を8ch全てに独立採用しています。
ハイスペック品を選別使用しています。

A/D変換部には96kHz/24bitフレキシブルA/Dコンバーターを搭載しています。

アンプ部には独自のパワー素子であるA.D.E.(Advanced Direct Energy)MOS-FETを採用しています。
この素子は熱感応バイアス回路を内蔵したパワー素子となっています。バイアス回路の温度補償を出力素子と同一チップ化させる事で、再生音に影響を及ぼす熱時定数に起因する動作点変動を極小化し、優れた動作安定性を持っています。
また、A.D.E.MOS-FETを最適にドライブするA/Dアイソレーテッドアンプを搭載しています。

ヒートシンクにはチムニー型低共振ヒートシンクを採用しています。
新開発のヒートシンクによって発熱を効率的に放熱しています。さらに、シンメトリカル・パワートレイン・デザインに基づくパワー素子の配置によって各素子の動作環境を同一にしています。

フレーム構造には新筐体構造として3次元スペースフレームを採用しています。
強化鋼板フレームを立体的に組み合わせる事によってねじれや歪みが発生しない高い剛性を確保し、さらに各フレームで機能ブロックを独立させています。これにより安定した部品の保持と各ブロック間の相互干渉の防止を両立させています。
さらに筐体フレーム、底板、リアパネルに銅メッキを施し、回路相互の信号干渉を防ぐとともにシャーシ全体の低インピーダンス化と、低周波から高周波まで電位の安定化を実現しています。

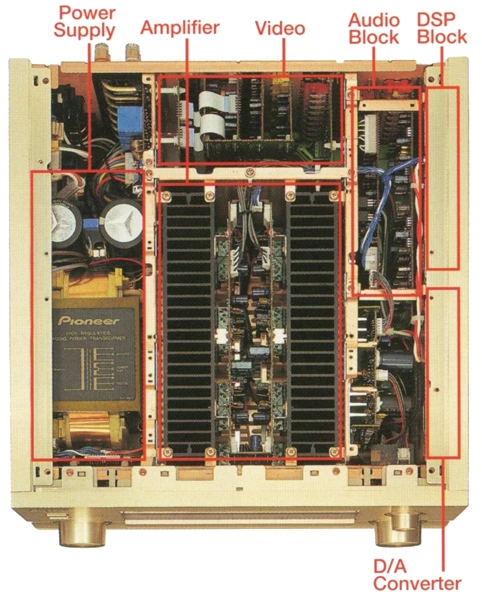

コンセントレーテッド・ダイレクトコンストラクションを採用しています。
信号経路の複雑化によって発生する信号干渉を最小にするため、各回路の集中ブロック化と共に、信号経路を最短化し、より純度の高い信号伝送を可能にしています。


電源部には新開発のハイレギュレーションタイプ大型電源トランスを採用しています。
内部エネルギーロスやS/N比の劣化、振動による再生音への干渉を抑えています。
また、コンデンサーには33,000μFx2のコンデンサーを使用し、電力伝送には低損失のバスバーを使用する事で、瞬時・連続時の電力供給をよりスムーズにしています。

ビデオコンバーターを搭載しており、コンポジット接続やS映像接続の映像信号をコンポーネント信号に変換し、コンポーネント端子やD端子に出力する事が可能です。

ボリュームにはPGM(Precision Gain Management)ボリュームを採用しています。
入力された信号の種類と再生音量を常に監視し、複数あるプリアンプ段に対して最適なゲイン配分を行うことでS/N比(DA出力)115dBを実現しています。

D4端子に対応した広帯域ビデオ回路を採用しています。

バーサタイルコンフィグレーション(バイアンプ機能)を搭載しています。

脚部にはTAOC製の専用のハイカーボン鋳鉄インシュレーターを採用しています。

ディスプレイには4段階FLディマー機能を搭載しています。

RFディモジュレーターを搭載しています。

ファンクション・リネーム機能を搭載しています。

各回路毎に分離・独立したローカルレギュレーターを搭載する事で各回路間の相互干渉を抑えています。
ダイオードにはローノイズ型のブリッジ整流ダイオードを採用しています。

電源部とパワー部のプリント基板には70μ銅箔を採用しています。

入出力のピンジャック端子には金メッキ端子を採用しています。
また、スピーカー端子にはバナナプラグに対応した真鍮削り出しの金メッキ端子を採用しています。

OFF機能付きのビデオセレクト機能を搭載しています。

ダブル電源スイッチを採用しており、省電力設計となっています。

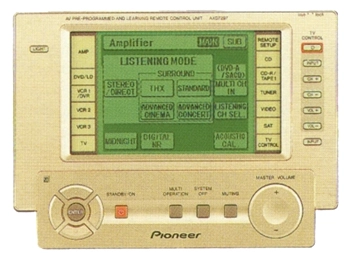

大型液晶ディスプレイを搭載したタッチパネルリモコンを採用しています。
一連の操作をワンタッチ化するマルチオペレーションや学習機能、キー名称変更機能などを搭載しています。

機種の定格

型式	AVアンプ
実用最大出力	200Wx7(6Ω、EIAJ)
AV入力	6系統
オーディオ入力	5系統
Phono入力	1系統(MM)
マルチチャンネルダイレクト入力	7.1ch
オーディオプリアウト	7.1ch
<オーディオ部>
THX規格	Ultra2
対応サラウンドフォーマット	THX Surrond EX DTS/ES(96/24) MPEG-2 AAC Dolby Digital Dolby PrologicII Dolby Prologic
サラウンドモード	Advanced Theaterモード 　(6モード:アクション、サイ-ファイ、ドラマ、ミュージカル、モノフィルム、X-Dシアター) 7-D/5-D Theater Advanced Concertモード 　(6プログラム:クラシカル、チェンバー、ジャズ、ロック、ダンス、Xchステレオ) ミッドナイトリスニングモード
実用最大出力(サラウンド時、6Ω、1kHz、10%、EIAJ)	フロント:200W+200W センター:200W サラウンド:200W+200W サラウンドバック:200W+200W
定格出力(サラウンド時、6Ω、20Hz～20kHz、0.09%)	フロント:150W+150W センター:150W サラウンド:150W+150W サラウンドバック:150W+150W
周波数特性	5Hz～100kHz +0 -3dB
全高調波歪率	0.09%(2ch時、20Hz～20kHz、150W、8Ω)
SN比	Line:105dB(IHF-A) D/A入力:115dB
トーンコントロール	Bass:±6dB(100Hz) Treble:±6dB(10kHz)
ミューティング	-∞

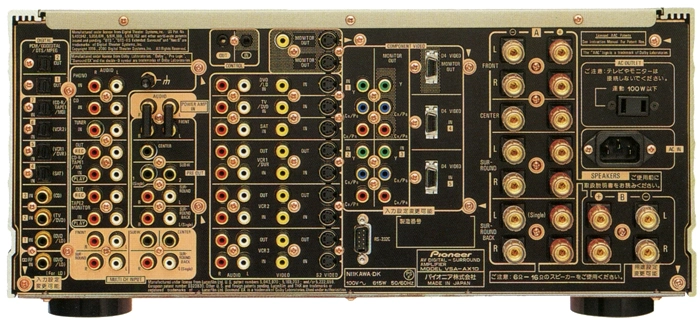

<入力端子>
デジタル	同軸:3系統 光:5系統 　(PCM/Dolby Digital/DTS/MPEG-2AAC兼用、入力設定変更可能) DolbyDigital RF:1系統
オーディオ入力	5系統(CD、Tuner、CD-R/Tape1/MD、Tape2、Monitor、Phono) マルチチャンネル入力:1系統
AV入力	7系統(DVD/LD、TV/DVD、SAT、VCR1/DVR、VCR2、Video、VCR3) ※コンポジット、S2-Video
コンポーネントビデオ入力	3系統(入力設定変更可能)
D端子	2系統:D4端子(入力設定変更可能)
<出力端子>
スピーカー出力	フロント:1系統 センター:1系統 サラウンド:1系統 サラウンドバック:1系統 ユニバーサルスピーカーB:1系統(使用用途設定可能)
プリアウト出力	フロントL/R、センター、サラウンドL/R、サラウンドバックL/R:各1系統 サブウーファー:2系統
デジタル出力	光:2系統
オーディオ出力	2系統(CD-R/Tape1/MD、Tape2/Monitor)
ビデオ出力	4系統(VCR1/DVR、VCR2、VCR3、Monitor out)
Sビデオ出力	5系統:S2端子(VCR1/DVR、VCR2、Monitor out1/2)
コンポーネントビデオ出力	1系統(Monitor)
D端子	1系統:D4端子(Monitor)
<その他>
SR入出力	各1系統
ACアウトレット	電源スイッチ連動:1系統
電源電圧	AC100V、50Hz/60Hz
消費電力	615W(電気用品取締法) 0.65W(スタンバイ時)
外形寸法	幅440x高さ203x奥行476mm
重量	31.0kg
付属	学習機能付き大型液晶タッチパネルリモコン
