解説　

全段直結回路を採用した4チャンネルパワーアンプ。

正負対称2電源方式による全段直結コンプリメンタリーOCL回路を採用しています。
これによりカップリングコンデンサを排除し、超低音域まで充分なNFをかけています。

電源部にはレギュレーションの良いパワートランスと合計20,000uFのコンデンサーを採用しており、余裕のある出力を得ています。

保護回路には電子回路とリレーを併用しており、信頼性を高めています。
負荷端子のショートや内部のショートDCバランス不良にも対応しています。また、自動復帰方式となっており、トラブルが解消されるとすぐに復帰します。
また、この保護回路は電源投入時のミューティングとしても動作し、スイッチON時に発生する雑音やDCショックでスピーカーがふらつくのを防いでいます。

別売りのチャンネルディバイダーを組み合わせる事でマルチアンプ用パワーアンプとして活用できます。
マルチアンプ使用時には、High Range用ターミナルにローカット用のフィルターが接続され、カットオフ以下の信号が出力されず、高域用スピーカーの破損を防止できます。
また、入力感度も3段階に切り換え選択でき、プリアンプ出力とのマッチングが可能です。

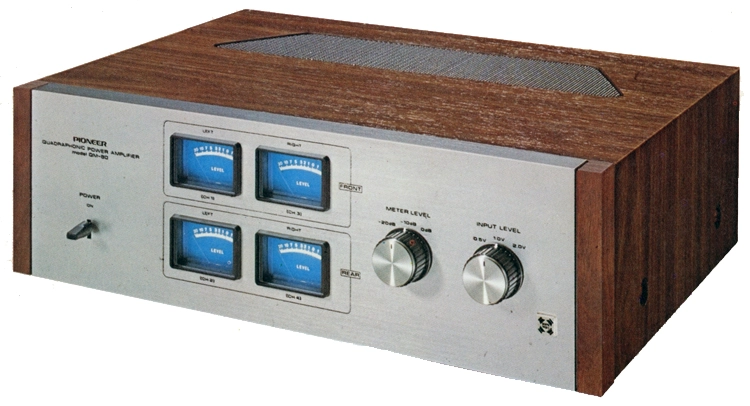

各チャンネル毎に独立したレベルメーターを搭載しています。
メーター感度は10dBずつ3段階に切換えが可能です。

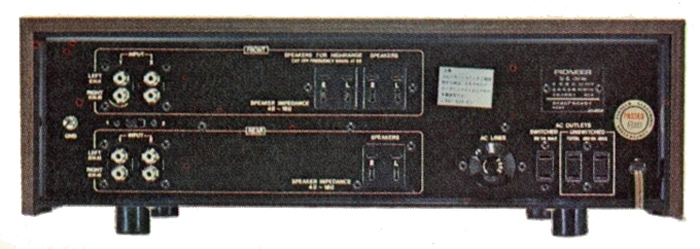

2系統の入力端子を装備しており、リアパネルのスイッチで切換が可能です。

機種の定格

型式	4チャンネルパワーアンプ
回路方式	全段直結準コンプリメンタリーOCL回路
ミュージックパワー(歪率0.5%以下、IHF)	200W(8Ω) 280W(4Ω)
実効出力	2チャンネル駆動時 　35W+35W/35W+35W(8Ω、歪率0.5%以下、1kHz) 　42W+42W/42W+42W(4Ω、歪率0.5%以下、1kHz) 　32W+32W/32W+32W(8Ω、歪率0.5%以下、20Hz～20kHz) 4チャンネル駆動時 　25Wx4(8Ω、歪率0.5%以下) 　32Wx4(4Ω、歪率0.5%以下)
高調波歪率	0.5%以下(1kHz、2ch駆動、実効出力時) 0.03%以下(1kHz、2ch駆動、8Ω、10W出力時)
混変調歪率	0.5%以下(2ch駆動、実効出力時) 0.06%以下(2ch駆動、8Ω、10W出力時)
周波数特性	5Hz～80kHz ±1dB
出力帯域幅(IHF)	5Hz～50kHz(2ch駆動、8Ω、歪率0.5%以下) 10Hz～50kHz(4ch駆動、8Ω、歪率0.5%以下)
入力感度/インピーダンス	0.5V/70kΩ 1V/110kΩ 2V/170kΩ
Hgih Range用スピーカー端子	カットオフ周波数:8Ω(900Hz)、4Ω(1.8kHz)
負荷インピーダンス	4～16Ω
ダンピングファクター	70以上(8Ω、1kHz)
残留雑音	0.5mV以下(8Ω)
S/N比	90dB以上
レベルメーター	0dB=35W(8Ω) メーター切換スイッチ:0dB、-10dB、-20dB
使用半導体	トランジスタ:39個 ダイオード:37個
電源	AC100V、50Hz/60Hz
消費電力	390W(最大出力時)
外形寸法	幅430x高さ145x奥行337mm
重量	11.5kg
