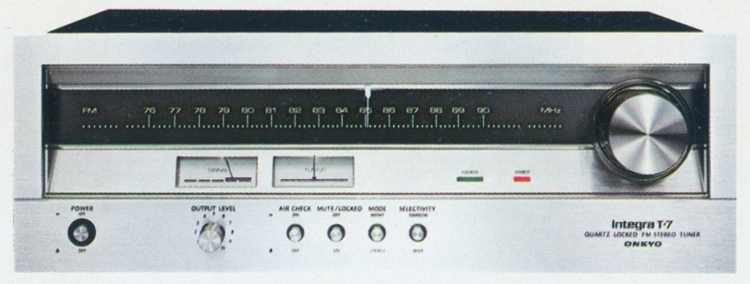

ONKYO Integra T-7
¥55,000(1977年頃)
解説
システムインテグラシリーズのFMチューナー。
クォーツロック方式を採用しており、水晶の精密振動を応用して同調周波数を固定しています。
Integra T-7では局発周波数偏移0.005%以下のロック精度を実現しています。
2MOS-FETと周波数直線型4連バリコンの構成によって良好な感度を実現しています。

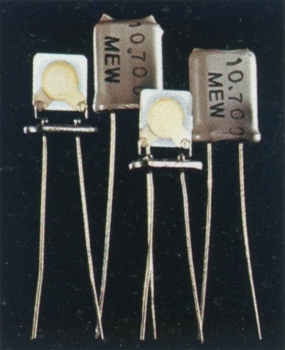

IF部には帯域幅2段切換を採用しています。
エアチェックキャリブレーターを搭載しています。
機種の定格
型式 | FMチューナー |
受信周波数 | 76MHz~90MHz |
実用感度(旧IHF/新IHF) | 1.7μV/9.8dBf |
S/N50dB感度(旧IHF/新IHF) | 3.0μV/14.8dBf |
イメージ妨害比 | 100dB(83MHz) |
IF妨害比 | 100dB(83MHz) |
S/N比 | mono:79dB stereo:75dB |
スプリアス妨害比 | 110dB |
2信号選択度(±400kHz離調) | wide:35dB narrow:85dB |
AM抑圧比 | wide:60dB narrow:57dB |
キャプチャーレシオ | wide:1.0dB narrow:2.0dB |
歪率(400Hz) | mono wide:0.06% narrow:0.15% stereo wide:0.08% narrow:0.4% |
周波数特性 | 20Hz~15kHz +0 -3dB |
アンテナインピーダンス | 75Ω、300Ω |
ステレオセパレーション | wide 50dB(1kHz) 40dB(100Hz~10kHz) narrow 40dB(1kHz) 35dB(100Hz~10kHz) |
キャリアリーク | -65dB |
出力電圧 | 0~750mV(400Hz、100%変調) |
ロックコレクションファクタ | 0.01以下 |
ロックオフセットエラー | ±3kHz以内 |
付属機能 | FMミューティングスイッチ 選択度切換スイッチ シグナルメーター/チューニングメーター ステレオインジケーター/ロックドインジケーター |
使用半導体 | IC:5個 トランジスタ:43個(FET2個) ダイオード:19個 |
消費電力 | 9.5W(電気用品取締法) |
外形寸法 | 幅444x高さ159x奥行380mm |
重量 | 7.0kg |
