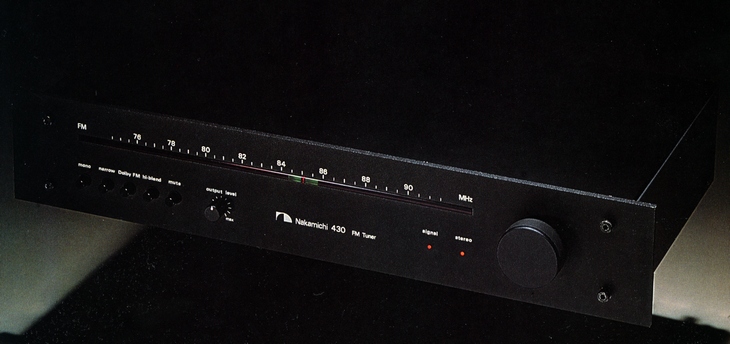

Nakamichi 430
¥85,000(1977年発売)
解説
400シリーズのFMステレオチューナー。

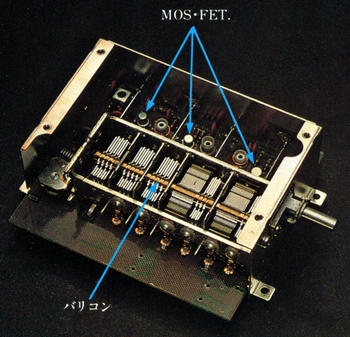

同調回路における選択特性を重視し、周波数直線型5連バリコンを採用しています。
RF2段と多段同調によってスプリアス妨害比を100dBと高めています。
高周波増幅段にはローノイズデュアルゲートMOS FETを使用しており、3段構成とすることで50dBクワイティング感度向上と歪低減を実現しています。これにより高次高調波歪を抑え、混変調妨害や相互変調妨害の排除能力を高めています。
一般的なチューナーのIF段では選択度特性をあげるためセラミックフィルターを2段または3段と使う例がありますが選択度特性は向上するものの群遅延時間特性にリップルを生じ、歪が増えます。たとえフィルターをよく選別しても低変調レベル時の歪は増加を避けられず、聴感上、肝心な小音量時の特性悪化が避けられません。さらに、各フィルター段の温度特性もバラバラになります。

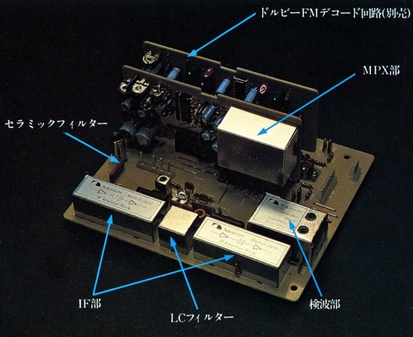

これらの理由から430では特別選別した4素子ワンウエファー集中型セラミックフィルターを1段だけの使用に留め、LCリニアフェイズフィルター1段と合わせて2段構成としています。
これによりセラミックとLCの2つのフィルターの長所が生かされ、選択度特性と群遅延特性という両者相反する関係にある特性をともに優れた数値で両立させています。
帯域幅2段切換え機構を搭載しており、ノーマルとナローの2段を選択できます。
同調ズレを無くすためSLT(セルフロックチューニング)回路を搭載しています。
局部発振回路では受信周波数より10.7MHz低い高周波を作り出し、混合回路に送り込んでいます。そして混合回路で受信周波数から局部発振周波数を差算すると10.7MHzの中間周波数が得られます。この際に局部発振周波数が温度その他の影響によってドリフトすると同調点そのものがズレを起こします。
SLTでは同調ズレを起こした時に検波出力の直流成分を検知して局部発振周波数のドリフトを強制的に補正しています。これによりいったん同調するとダイヤルツマミを作為的に200kHzほど動かしてもチューニングインジケーターが消えないほどの効用を得ています。
MPX回路にはPLL回路を採用しています。
熱や湿度などの影響によってチューナー内部で作り出されるMPX信号に対してズレを起こした場合、PLL回路はこの位相ズレを検出して常に同位相になるよう補正します。これにより安定したセパレーション特性を得ています。

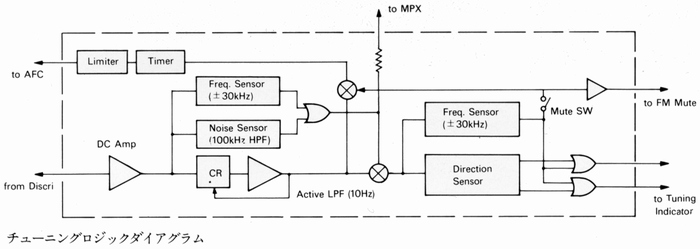

ミューティング回路には独自のノイズレベル検出方式ミューティング回路を採用しています。
従来のミューティング回路ではミューティング動作点をアンテナ入力レベルで決めていましたが、これでは比較的弱い放送信号入力までミュートがかけられがちでした。
ノイズレベルを検出する方式とすることで微少な放送信号入力でもSN比さえ保証されれば確実にキャッチします。
ハイブレンドスイッチを搭載しています。
この機能ではノイズ成分の目立つ左右チャンネルの高域を加えることでノイズを打ち消し、弱電界入力のノイズを減少できます。
ドルビーFMデコード回路の搭載が可能となっています。
デジタルチューニング方式を採用しています。
ダイヤル指針左右のチューニングインジケーターがともに点灯すれば正確な同調点、受信周波数はSLTでロックされます。
また、シグナルインジケーターは入力を示し、約55dBf(300μV、300Ω)で点灯します。点灯の場合はS/Nと歪率が充分であることを示します。

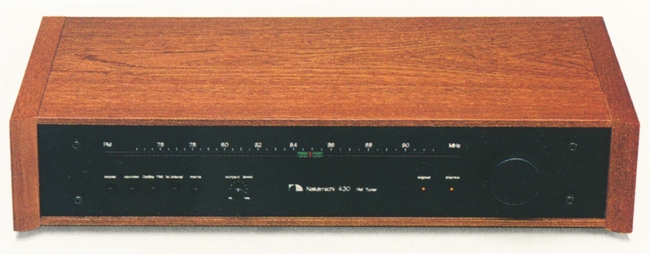

別売りオプションとして400シリーズ用のウッドキャビネットがありました。
機種の定格
型式 | FMチューナー | ||||||||
受信周波数 | 76MHz~90MHz | ||||||||
実用感度 | 1.8μV(10.5dBf) | ||||||||
歪率(1kHz以下、100%変調時) |
| ||||||||
S/N比(IHF) | mono:70dB以上 stereo:68dB以上 |
||||||||
周波数特性 | 30Hz~15kHz +0.5 -1.5dB | ||||||||
実効選択度(IHF) | normal:60dB以上 narrow:90dB以上 |
||||||||
ステレオセパレーション |
| ||||||||
キャプチャーレシオ | normal:1.5dB narrow:4.0dB |
||||||||
イメージ妨害比 | 100dB以上 | ||||||||
IF妨害比 | 100dB以上 | ||||||||
スプリアス妨害比 | 100dB以上 | ||||||||
SCAサプレッション | 75dB以上 | ||||||||
AMサプレッション | 60dB | ||||||||
MPXフィルター | 19kHz -70dB | ||||||||
アンテナ端子 | 300Ωバランス 75Ωアンバランス |
||||||||
アウトプット端子レベル | 500mV(50%変調時、アウトプット最大) | ||||||||
電源電圧 | 100V、50Hz/60Hz | ||||||||
消費電力 | 11VA | ||||||||
外形寸法 | 幅400x高さ80x奥行222mm | ||||||||
重量 | 4.9kg | ||||||||
別売 | 400シリーズウッドキャビネット(¥7,000) |
