MICRO DQ-5
¥59,800(1978年発売)
解説
小型高性能をテーマとして開発されたダイレクトドライブプレイヤー。
慣性モーメント550kg・cm2、重量3.2kgのターンテーブルを搭載しています。
大きな回転エネルギーを持ったターンテーブルを採用する事でプレイヤーの動特性を改善しています。
駆動モーターには定速性に優れたクォーツPLLサーボモーターを搭載しています。
精度の高い水晶を発振回路に用いたPLLサーボ方式を採用しており、初期ドリフトや温度ドリフトなどの影響が少なく、回転数偏差も±0.002%以下と安定しています。
また、モーターはスロットレス・コアレスタイプとなっており、DCモーターの問題点とされていたコギングが無く、スムーズな回転が得られます。
トーンアーム部には新設計のスタティックバランス型のトーンアームを搭載しています。
このトーンアームは軸受部の機械的強度を高め支点の明確化を図っています。また、コンパクトなデザインに合わせたショートタイプとなっており、トーンアームの実効質量も軽く、トレーシング特性も優れています。
インサイドフォースキャンセラーは針圧対応式となっとえり、針圧に合わせて適切なキャンセル量が得られます。
キャビネットには天然木を用いたソリッドタイプとなっています。

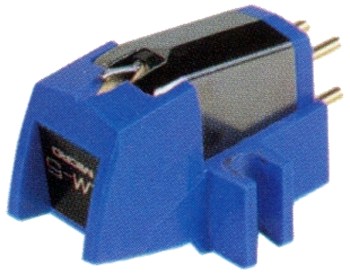

カートリッジにはLMシリーズの特長を継承したLM-5を採用しています。
カンチレバーや針先など振動体の軽量化をはじめ発電側の変換ロスが少ないためトレーシング能力に優れています。
規定回転数に達するとロックインジケーターが点灯し、定速回転に入っている事を知らせます。
機種の定格
型式 | レコードプレイヤー |
<ターンテーブル部> | |
駆動方式 | ダイレクトドライブ |
モーター | クォーツロックによるPLLサーボDCモーター |
回転数 | 33・1/3、45rpm |
ターンテーブル | 30.5cmアルミダイキャスト製、3.2kg |
SN比 | 60dB(JIS)以上 |
回転ムラ | 0.025%WRMS以下 |
<トーンアーム部> | |
型式 | スタティックバランス型 |
アーム有効長 | 222mm |
オーバーハング | 15mm |
針圧可変範囲 | 0~3g(1回転) |
<カートリッジ部> | |
型名 | LM-5 |
周波数特性 | 20Hz~25kHz |
出力バランス | 1.5dB(1kHz) |
チャンネルセパレーション | 25dB(1kHz) |
出力電圧 | 3.3mV(1kHz、3.54cm/sec) |
最適針圧 | 25dB(1kHz) |
針先 | 0.6milダイヤ針 |
コンプライアンス | 8.5x10-6cm/dyne |
自重 | 4.9g |
交換針 | V-5(¥5,500) |
<総合> | |
電源 | AC100V |
消費電力 | 5W |
外形寸法 | 幅430x高さ147x奥行349mm |
重量 | 11kg |
