Model 510Mの画像
 解説

ディシペーターや2層配列PCボードなどの設計を採用したステレオパワーアンプ。

Model510Mはメーターを搭載したステレオパワーアンプとなっています。

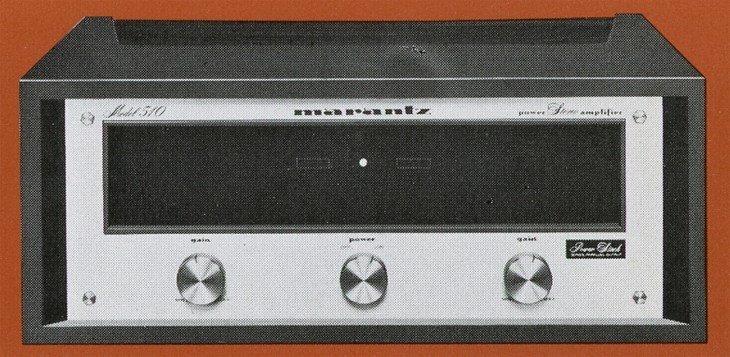

Model510は510MのVUメーターを外してシンプルなデザインとなっています。

パワートランジスタは2段2列のシリーズパラレルになっており、片チャンネル当たり8個の合計16個が向き合う形で出力段を構成しています。

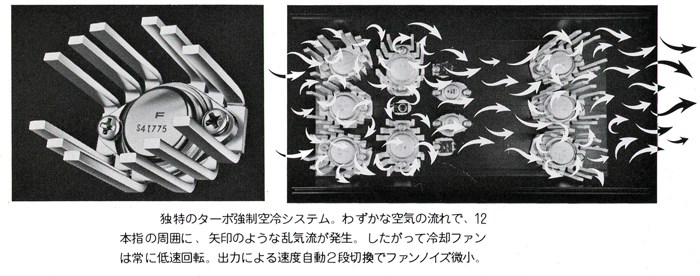

パワートランジスタの冷却にはフィンガーヒートディシペーターと呼ばれる放熱装置を備えています。
これはNASAの技術にヒントを得て開発したもので、12本の放熱指を持つ構成となっています。この方式ではわずかな空気の流れで12本指の周囲に乱気流が発生します。これにより冷却ファンが低速回転でも高い効率で冷却が可能です。
また、冷却ファンは出力による速度自動2段切換となっており、ファンノイズを低減しています。

アンプ回路の実装には2層配列のプリント基板を採用しています。
これにより神経質な半導体部分をパワートランジスタの熱から守り、容量を必要とするドライブ段配線は2層目のボードに余裕をもってパターン化することで、コンパクト化とハイクオリティの両立を図っています。

電源部に採用されたトランスにはレジンと岩石の粉を圧入しており、内部空間をなくすことでブーミングを追放しています。

部品のはんだ付けには両面ソルダリングを採用しています。

マホガニーのウッドキャビネットは別売りオプションとなっていました。

機種の定格
型式 ステレオパワーアンプ
定格出力 256W+256W(8Ω負荷、両ch駆動、20Hz~20kHz)
全高調波歪率 0.1%(20Hz~20kHz)
混変調歪率 0.1%(20Hz~20kHz、任意周波数の組合せ)
周波数特性 20Hz~20kHz ±0.1dB
入力感度/インピーダンス 2.25V/25kΩ
ダンピングファクター 100
外形寸法 幅390x高さ146x奥行356mm(幅と高さはパネルサイズ)
重量 21kg
別売 マホガニーキャビネット WC-5N(¥14,000)
