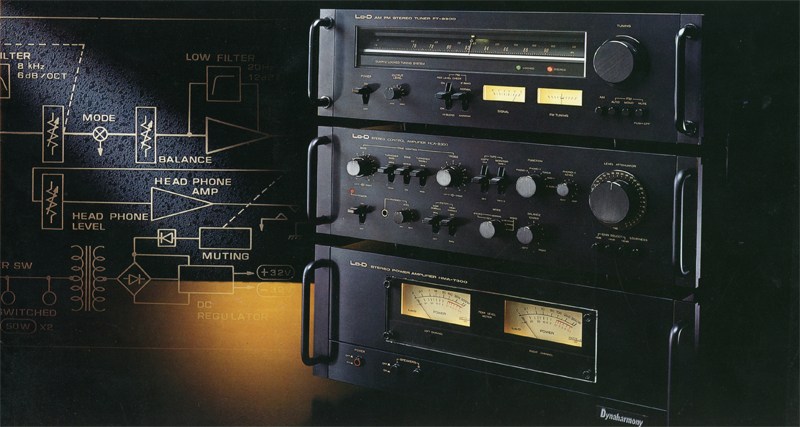

Lo-D FT-8300
¥89,800(1977年発売)
解説
クォーツロック方式を採用したFM/AMチューナー。
局部発振器に精密水晶振動子を応用したクォーツロック方式を採用しています。
これにより同調ズレを抑えると共に、周波数ドリフトを水晶振動子の精度(5x10-6)まで追い込むことができ、極めて安定した受信を可能にしています。

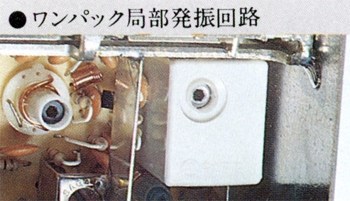

フロントエンド部には周波数直線型4連バリコンとMOS形FETを採用した基本構成に加え、エポキシ樹脂封入のワンパック局部発振回路によって温度や湿度による周波数ドリフトの影響を抑えています。
シグナルチューニングメーターに加えてロックドインジケーターを搭載しています。
同調時は緑に表示されるため、クォーツロック方式と相まって簡単なチューニングによって正確な同調が得られます。
IF回路には選択度2段切換式を採用しており、電波状態に応じて使い分けが可能です。
Normalでは広帯域にわたって群遅延特性の良いSAWフィルターが動作し、低歪な音質を確保しています。
また、Narrowでは6素子のリニアフェイズセラミックフィルターに加え、85dBの高選択度で妨害信号をシャーsプニカットします。
MPX回路には定電流回路を加えた新開発PLL ICを採用しています。
さらに、シャープなハイカット特性を持つ3段チェビシェフ型ローパスフィルターの採用によってキャリアリークをノイズ領域以下まで追い込んでいます。
オーディオ増幅回路には±2電源直結アンプを採用しており、低域の周波数特性を改善しています。
RECレベルチェック機能を内蔵しています。
FM50%変調時と同一レベルの440Hz信号音を出力に送り出すことできます。
リードリレー2個とICによるトリプルミューティング機能を搭載しています。
AMチューナー部にはセラミックフィルターを採用しています。
大型2メーター構成を採用しています。
ハイブレンドスイッチを搭載しています。
出力端子には固定と可変の2系統を採用しています。
FMマルチパス端子を搭載しています。
同軸ケーブル専用のF型コネクターを採用しています。
別売りオプションとしてキャリングハンドルがありました。
機種の定格
型式 | FM/AMチューナー | ||||||||||||||||||||||||
<FMチューナー部> | |||||||||||||||||||||||||
回路方式 | MOS-FET RF1段4連バリコン クォーツロック方式チューニング IF Band切換 Quadrature検波 PLL MPX |
||||||||||||||||||||||||
実用感度 | 1.8μV(IHF) 10.3dBf(新IHF) |
||||||||||||||||||||||||
S/N | mono:75dB stereo:71dB |
||||||||||||||||||||||||
全高調波歪率 |
|
||||||||||||||||||||||||
実効選択度 | normal:35dB narrow:85dB |
||||||||||||||||||||||||
ステレオセパレーション |
|
||||||||||||||||||||||||
イメージ妨害比 | 80dB | ||||||||||||||||||||||||
IF妨害比 | 95dB以上 | ||||||||||||||||||||||||
スプリアス妨害比 | 105dB以上 | ||||||||||||||||||||||||
AM抑圧比 | 60dB | ||||||||||||||||||||||||
サブキャリア抑圧比 | 75dB | ||||||||||||||||||||||||
ミューティング動作レベル | 15μV(28.7dBf) | ||||||||||||||||||||||||
アンテナ | 300Ω平衡型、75Ω不平衡型 | ||||||||||||||||||||||||
<AMチューナー部> | |||||||||||||||||||||||||
回路方式 | 非同調RF1段2連バリコン | ||||||||||||||||||||||||
実用感度 | 300μV/m(バーアンテナ) 15μV(外部アンテナ) |
||||||||||||||||||||||||
選択度 | 36dB | ||||||||||||||||||||||||
S/N | 50dB | ||||||||||||||||||||||||
イメージ妨害比 | 40dB | ||||||||||||||||||||||||
IF妨害比 | 70dB | ||||||||||||||||||||||||
<総合> | |||||||||||||||||||||||||
出力レベル | FM(100%変調) Fixed:650mV Variable:4.0mV~1.2V AM(30%変調) Fixed:190mV Variable:15mV~400mV |
||||||||||||||||||||||||
使用半導体 | FET:4個 IC:7個 トランジスタ:44個 ダイオード:42個 |
||||||||||||||||||||||||
ACアウトレット | 電源スイッチ非連動:1系統 | ||||||||||||||||||||||||
電源 | AC100V、50Hz/60Hz | ||||||||||||||||||||||||
定格消費電力 | 18W | ||||||||||||||||||||||||
外形寸法 | 幅435x高さ154x奥行433mm | ||||||||||||||||||||||||
重量 | 9.7kg | ||||||||||||||||||||||||
別売 | キャリングハンドルTA-2(¥3,500) |
