解説　

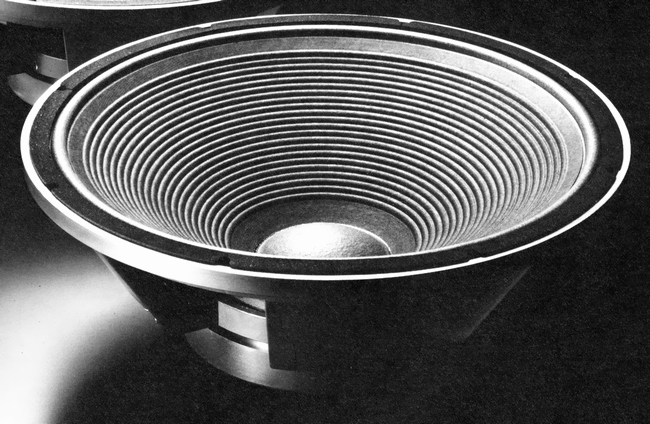

デジタル録音に対応する4ウェイモニター4345用に開発された低歪率・高リニアリティ設計の46cmコーン型ウーファーユニット。

SFG磁気回路や頑丈なアルミダイキャストフレームなどの基本的な構造は2240Hと同等ですが、振動計の設計が異なっています。
2245Hではボイスコイルの巻き幅は24mmと長くなっており、ハイ・コンプライアンスなロールエッジを採用したコーン紙の裏面には専用のダンピング材を塗布することで質量と密度の最適化を図っています。これらによって最大600Wに及ぶ高耐入力と直線性を維持しながら低域の再生レンジを拡大しています。

機種の定格

型式	46cmコーン型ウーファーユニット
インピーダンス	8Ω
許容入力(連続プログラム)	600W
音圧レベル	95dB/W/m
周波数特性	20Hz～2kHz
fo	20Hz
推奨クロスオーバー周波数	800Hz以下
磁束密度	12,200gauss
有効振動板半径	40.6cm
ボイスコイル直径	10cm
Blファクター	21T・m
実効質量	0.185kg
エンクロージャー容積	225～450L
外形寸法	直径464x奥行185mm
重量(梱包時)	13.6kg

　

Thiele-Small Parameters
fs	20Hz
Re	5.8Ω
Qts	0.27
Qms	2.2
Qes	0.31
Vas	820L
SD	0.130m2
Xmax	9.5mm
VD	1,230cm2
Le	1.4mH
η0(Half space)	2.1%
Pe(max)(連続サインウェーブ入力)	300W
