解説　

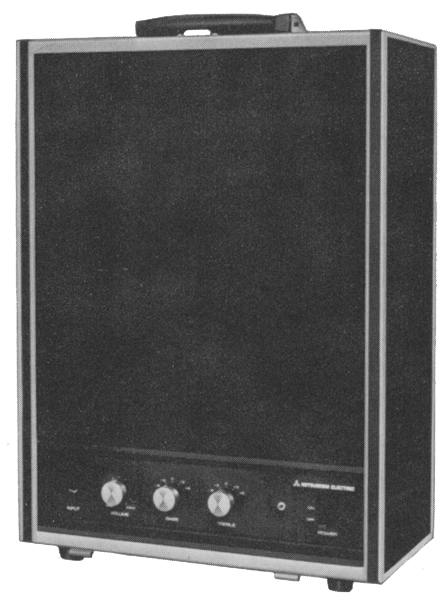

オールトランジスタアンプを組み込んだハンディータイプの高忠実度スピーカーシステム。

業務用として本格的な設計が行われており、屋外中継地各種の試聴用をはじめとして幅広い用途で使用されました。

低域には20cmコーン型ウーファーであるPW-2013を搭載し、高域には5cmコーン型ツィーターであるTW-501を搭載しています。

エンクロージャーには密閉方式を採用しています。

パワーアンプ部にはMA-151を搭載しています。
また、音質調整機能としてトーンコントロールを搭載しています。

機種の定格

方式	アンプ内蔵・2ウェイ・2スピーカー・密閉方式
<総合>
使用ユニット等	低域用:20cmコーン型(PW-2013) 高域用:5cmコーン型(TW-501) ネットワーク部:4uF MPコンデンサ アンプ:MA-151
周波数特性	70Hz～15kHz ±5dB
入力インピーダンス	600Ω、10kΩ
入力レベル	-22dBm、0dB
最大出力音圧レベル	102dB(スピーカー基準軸上 50cm)
S/N比	50dB以上
使用温度	0～40℃
電源	AC100V、30VA
外形寸法	幅320x高さ450x奥行200mm
重量	8.9kg
<アンプ部>
伝送周波数範囲	50Hz～20kHz ±1dB
入力インピーダンス	600Ω、10kΩ
出力インピーダンス	8Ω
電力増幅度	64dB
出力	42dBm(歪率1%以下)
トーンコントロール	Bass:-6dB、-3dB、0dB、+3dB、+6dB(100Hz) Treble:-6dB、-3dB、0dB、+3dB、+6dB(10kHz)
AC100V、30VA
重量3.2kg
<スピーカー部>
インピーダンス	8Ω
出力音圧レベル	100dB(50cm)
出力音圧周波数特性	100～15kHz ±5dB
許容入力	15W
歪率	5%以下(入力10W)
重量5.7kg
付属	入力用ジャック付きケーブル 電源用ジャック付きケーブル
<性能>
入力インピーダンス特性	600Ω 　1kHz ±10% 　50～15kHz ±15% 10kΩ 　1kHz ±10% 　50～15kHz ±15%
再生周波数特性(軸上)	70～15kHz ±5dB
指向周波数特性(30゜)	70～10kHz ±5dB
感度特性	入力レベル-40dBmで出力音圧レベル95dB以上(50cm)
ひずみ特性	出力音圧レベル100dBで5%以下(90Hz以上)
連続寿命	出力音圧レベル97dBで100時間連続動作で異常無し
