解説　

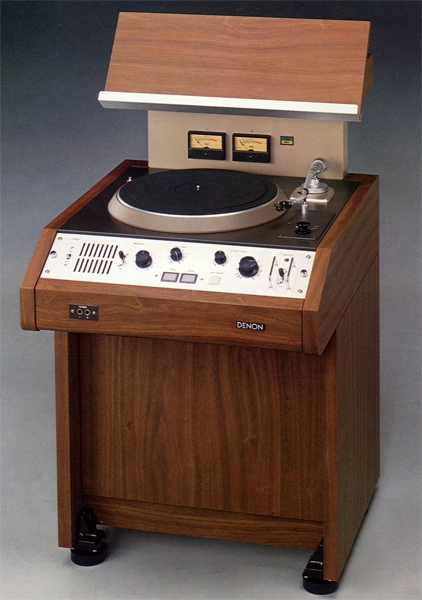

放送局や一般スタジオ等で仕様するために開発されたレコードプレイヤー。

センタードライブ方式を採用した機構部とLSIやSSIを駆使した電気回路によって高い性能と信頼性を獲得しています。

駆動方式にはダイレクトドライブ(センタードライブ)方式を採用しており、クォーツロックによるスピードサーボによって3相ACサーボモーターで直結駆動しています。
実績のあるサーボ回路と回転磁界の滑らかな3相ACサーボモーターによってランブルを少なく抑えています。

クォーツロックサーボ回路には専用のLSIを仕様しており、回転速さ偏差を無視できる値に抑えています。

直径350mmの大型ターンテーブルの採用によって頭出し操作を容易にしています。

回転数は33-1/3rpm、45rpm、78rpmの3スピードに対応しています。
※33-1/3rpmと45rpmのみクォーツロックとなっています。

電気回路内のスイッチにより、使用条件に合わせた切り替えが可能です。
2連使用時に6dB切換、L側出力の位相切替、2連で使用するためのA機/B機のミックス出力

Play/Stopの制御入力、Stand By/Line outの応答出力を搭載しています。

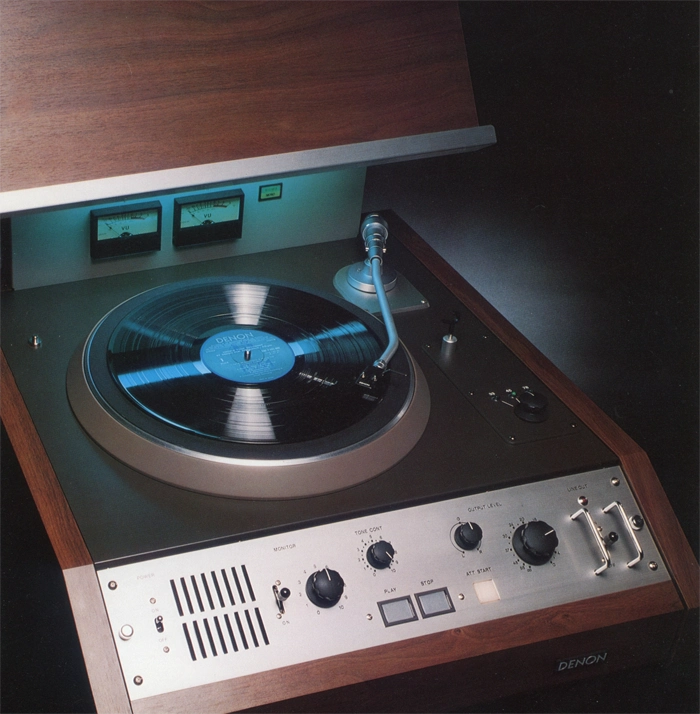

コントロールパネル上にモニタースピーカーを装備しており、L/Rミックスの音声モニターが可能です。

メーターパネルを搭載しており、VU計で音量を関しできます。
また、メーターパネルのMONOスイッチによってL/Rの音声をミックスしてL側のLine outから出力できます。

キャビネット前面のヘッドホンジャックによって音声モニターが可能です。

ブレーキ機構を搭載しており、ストップ時にはブレーキが動作し、ターンテーブルが流れるのを防ぎます。
モニターキーを倒すとブレーキが解除され、頭出しのためにターンテーブルを回すことができます。

針先照明用の反射式照明とレコード棚を装備しています。

機種の定格

型式	レコードプレイヤー
構成	コンソール型キャビネット(ウッド):CB-0199A ターンテーブル:RP-0061 トーンアーム:DA-308A カートリッジ:DL-103 増幅器部:AP-1057A コントロールパネル:PN-0507A
形式	ステレオ/モノ(切換でモノ可能)
駆動方式	クォーツロックサーボによる3相ACモーターのダイレクトドライブ (33-1/3、45rpmのみクォーツロック)
ターンテーブル	直径350mm、アルミ合金鋳物製
回転数	33-1/3、45、78rpm
線路出力	-20dBm/-14dBm(+4、0、-10dB可能)、600Ω平衡
等化特性	RIAAおよびSP
再生周波数	50～18kHz
使用可能レコード外径	40cm以内
回転速さ偏差	0.01%以内(33-1/3および45rpm) 0.5%以内(78rpm)
起動時間	33-1/3rpm時:30度以内(約0.2秒) 45rpm時:50度以内(約0.3秒) 78rpm時:120度以内(約0.5秒) ※Playより規定回転数の97%に達する時間
ランブル	50dB以上(33-1/3rpm、JIS C5521)
ワウ・フラッター	0.04%以下WRMS
周波数特性	LP RIAA特性:50Hz～15kHz ±1dB SP SP特性:50Hz～8kHz ±1dB
絶縁抵抗	電源入力と接地端子間をDC500Vメガにて測定し、10MΩ以上
耐電圧	電源入力と接地端子間をAC1,000Vを1分間加えて以上ありません (電源ノイズフィルタは含まない回路とする)
環境条件	温度:5～35℃ 湿度:25～85%(非凝結)
使用	連続
電源	AC100V±10% 単相、50Hz/60Hz±2Hz 110V、117Vも可能
消費電力	約70VA
外形寸法	幅約610x高さ約1,120x奥行約675mm 床面から機構部パネルまでの高さ:約755mm 高さ調整範囲:約±5mm(規準高さに対し)
重量	約85kg
付属	電源ケーブルx1 キャノンコネクタ(XLR-3-12C)x2 キャノンコネクタ(XLR-3-11C)x2 角形コネクタ(Remote)x1 45rpm用アダプタx1 ストロボスコープ板(50Hzまたは60Hz)x1 精密機械油x1 試験成績表x1 ヒューズ(3.15A)x2 ヒューズ(5A)x1 VU計用ランプx4 スイッチ用ランプ(24V)x2 スイッチ用ランプ(12V)x2
