解説　

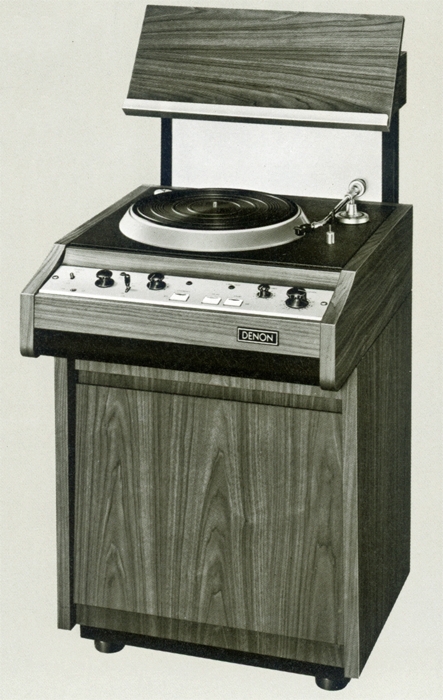

放送用に要求される性能を検討して開発されたステレオ円盤再生機。

DN-307Fには、サーボ回路に水晶発振器によるフェーズロック・サーボ回路を用いたDN-307F-Aという製品もありました。

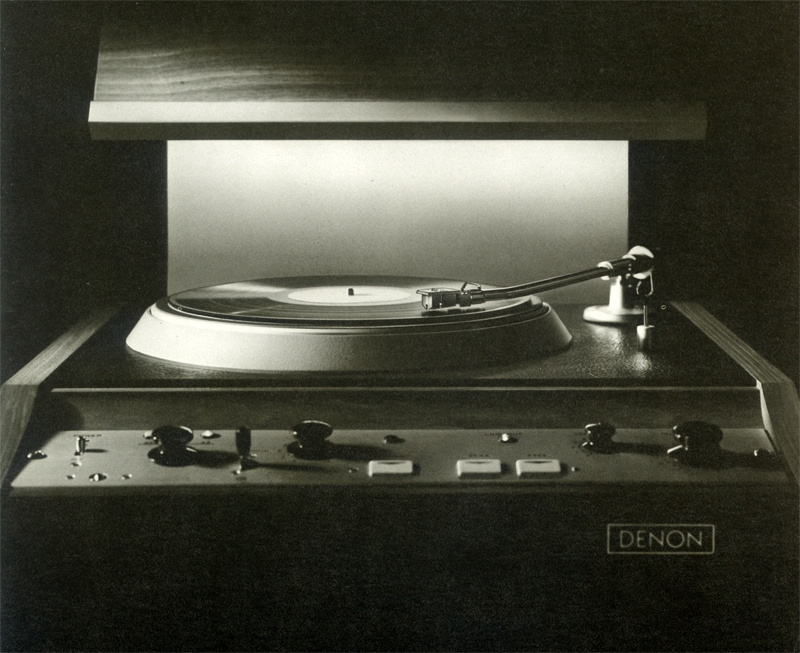

ターンテーブルの駆動方式にはダイレクトドライブ方式を採用しており、プレイやストップ、スピード切換等を電気的に制御し、ベルトやアイドラーを使用しない事で長寿命化すると共に安定度を高めています。

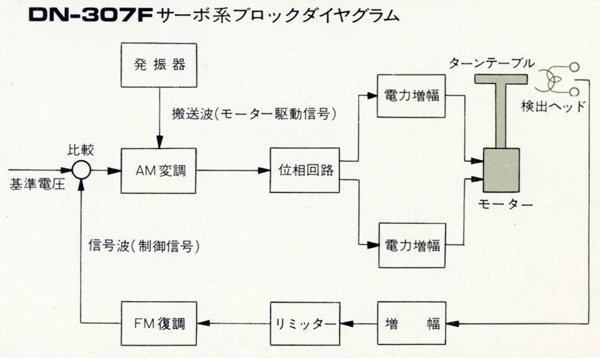

DN-307Fではターンテーブル内周に特殊な方法で磁気記録した信号を検出してスピード制御を行っています。検出には検出ヘッドを使用しており、ターンテーブルのスピードに応じて発生するパルスを検出し、そのパルスを増幅してリミッター回路に通し、FM復調回路によってスピードの変化を電圧変化に変換しています。こうして得られた電圧を規定のスピードになるようにセットされた基準電圧と比較し、その差の電圧でモーター駆動電源電圧をコントロールしてサーボを行っています。

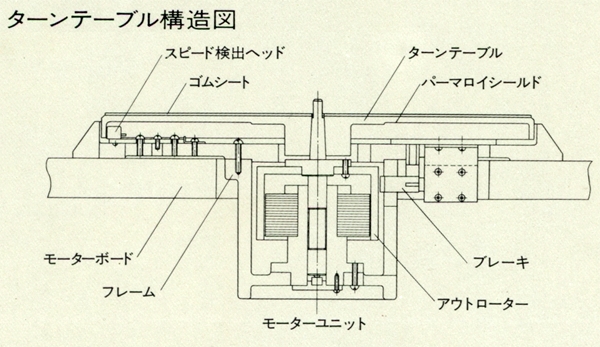

クイックスタートを実現するため、回転むらとの関係を考慮し、できるだけ慣性モーメントを少なくしたターンテーブルをトルクが大きく振動の少ないモーターで駆動しています。
また、サーボ回路の応答性を速くし、サーボ回路のループゲインを大きくしており、精度の高いスピード検出系と相まって回転むらを極小に抑えています。ループゲインの低下するフラッター領域でもターンテーブルの慣性が有効に働く事で全帯域にわたって回転むらを少なくしています。

駆動モーターには回転磁界の非常に滑らかな2相トルクモーターを採用しています。

機構部をシンプルかつ高精度に仕上げると共に、制御回路部には信頼性の高い部品を用いる事で高い信頼性を実現しています。

ブレーキ装置を装備しており、Stanbyの表示中やStopボタンを押している時には機械ブレーキが動作します。


トーンアームにはユニバーサルタイプのトーンアームであるDA-304を採用しています。
針圧が調整できるため様々なカートリッジに対応しています。


カートリッジにはMC型カートリッジであるDL-103を搭載しています。


レコード棚はレコードの選択が容易に行えるよう傾斜型となっています。
また、下面に反射式手元照明を装備しており、作業性を高めています。

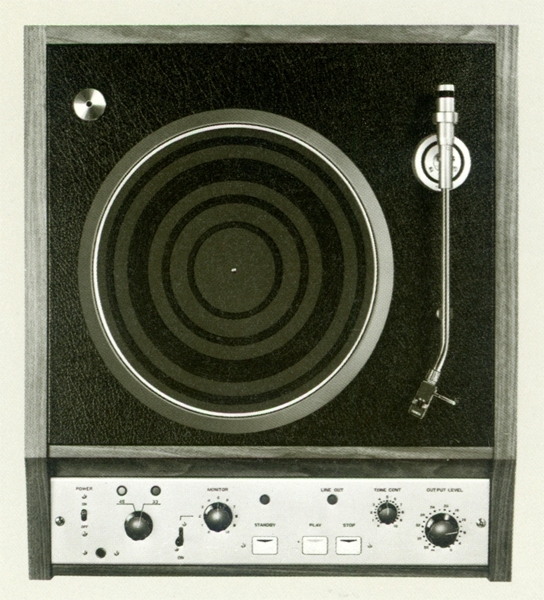

Auditionキースイッチを搭載しています。
このスイッチはノンロック式となっており、手前に引いている時のみ接続され、スピーカーでモニターが可能です。
モニターの音量はMonitorボリュームで調整します。

Standyスイッチは押すと表示ランプ(緑)が点灯し、ターンテーブルは機械ブレーキがかかってロックされます。この状態でPlayスイッチを押すとLine out表示ランプ(赤)が点灯して信号が送り出されます。
Stanbyスイッチを押さない状態でPlayスイッチを押してもLine outしない設計となっており、誤操作を防いでいます。

Stopスイッチを押すと全ての動作が解除されます。このスイッチを押している時のみ機械ブレーキがかかります。
PlayスイッチとStopスイッチを同時に押した場合はStopが優先される設計となっています。

Outputボリュームを搭載しており、出力レベルの調整が可能です。
このボリュームは10dB絞った位置がセット位置になり、規定の送り出しレベルとなっています。

機種の定格

型式	レコードプレイヤー
構成	コンソール型キャビネット(ウッド):CB169 ターンテーブル:RP59 トーンアーム:DA-304A カートリッジ:DL-103 増幅器部:AP-1043 コントロールパネル:PN461 モニター増幅器:AP-CDP11A レコード棚(手元照明付き)
<DN-307F定格・仕様>
形式	ステレオ
使用レコード外径	40cm以内
スピード制御	周波数検出によるサーボ DN-307F-A:水晶発振器によるフェーズロック・サーボを併用
駆動方式	サーボモーターによるダイレクトドライブ方式
ターンテーブル	326φ、アルミ合金製
ターンテーブルスピード	33 1/3、45rpm
線路出力	600Ω平衡、-20dBm(+4～-22dB可能)
再生周波数	RIAA規格、50～15kHz
スピード切換	電気的スイッチ
起動時間	33-1/3rpm:回転角で30゜以内(約0.2sec) 45rpm:回転角で50゜以内(約0.3sec)
スピード偏差	0.05%以内 DN-307F-A:0.001%以内
ワウ・フラッター	0.04%以下WRMS
ランブル	機械振動を含み-48dB以内(1kHz、50mm/sec)
<トーンアーム部>
型名	DA-304
全長	363～381mm(16"Type)
実効角	18゜
オーバーハング	12.5mm
アーム材質	軽合金パイプ
トラッキングエラー	±2゜以内
バランス方式	スタティック
<カートリッジ>
形式	MC型(DL-103)
周波数範囲	20Hz～30kHz
出力	-66dB±2dB
チャンネルバランス	2dB以内
クロストーク	-20dB以下(100Hz、5kHz)
出力インピーダンス	40Ω±20%
負荷抵抗	100Ω以上(トランス使用の場合は別途)
コンプライアンス	5x10-6cm/dyne
針圧	2.5±0.3g
針先半径	16.5ミクロン(0.65mil)
垂直トラッキング角	16゜
出力端子	EIA規格(JIS規格)

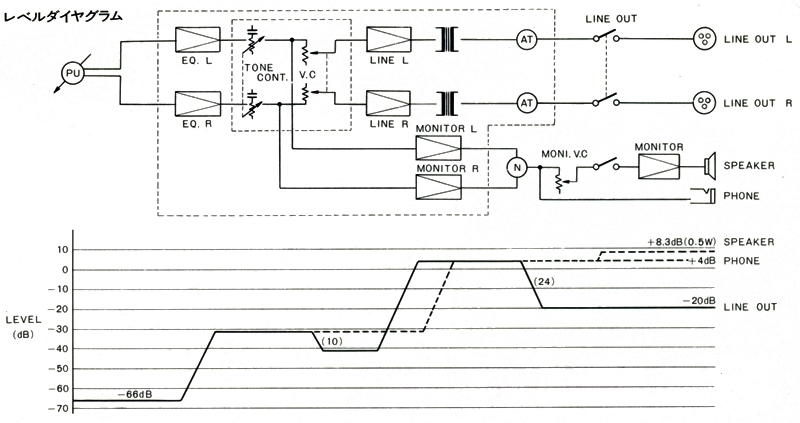

<再生等化増幅器>
入力	-66dB
出力	+4dB、600Ω平衡
周波数特性	50Hz～15kHz ±1dB以内(RIAA特性に対し)
歪率	1%以下(入力15dB増加) 測定周波数:55Hz、200Hz、1kHz、5kHz
S/N比	55dB以上
<総合>
周囲温度	5℃～35℃
使用	連続
電源	AC100V、50Hz/60Hz
消費電力	約100VA
外形寸法	幅約575x高さ約1,121x奥行約678mm ターンテーブル面の高さ:約755mm
重量	約70kg
