解説　

管球式アンプとしての性能の限界と機能美の極限を追求したコントロールアンプ。

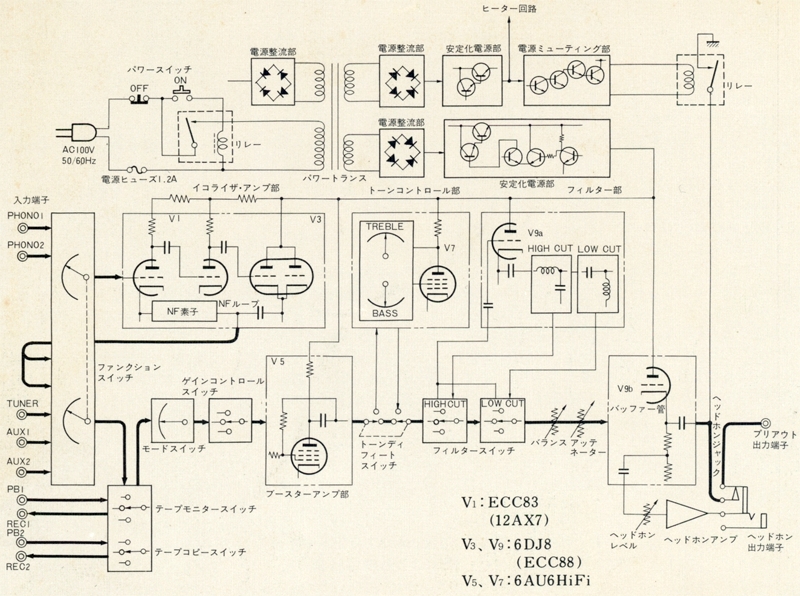

イコライザー部は2球3段構成のカソード-カソードNFB(負帰還)型で構成されています。
初段管には、内外の電子管を総点検した中でフリッカーノイズが最も小さかったテレフンケン社製の双三極管であるECC-83を厳選して採用しています。
また、終段カソードフォロワーには相互コンダクタンス(gm)が大きく、内部抵抗の低い双三極管6DJ8(ECC88)の並列接続を採用しています。終段の並列動作は出力インピーダンスが約40Ωと低く、これにつながるRIAA-NFB素子のインピーダンスが高域で低下しても影響が少なくなっています。この6DJ8は350Vの高いプレート供給電圧で動作させており、60Vrms(代表値75Vrms)という高い飽和レベルとなっています。

ブースターアンプ部は、イコライザーアンプの利得やチューナー、テープデッキ等からの入力レベルを考慮して利得を必要最小限の12dBにとどめており、余力をNFBに利用して諸特性を重視しています。
構成は高増幅率・低雑音の5極管6AU6HiFiを用いた1段増幅で、プレート-グリッドNFBで構成されています。NFBは30dB以上の深いNFBがかけられており、諸特性の向上を図っており、イコライザーアンプ部でのダイナミックレンジをここで圧縮しないよう広くとっています。
さらに、この直前に10dB2ステップのゲインコントロールスイッチを装備しています。

トーンコントロール部はブースターアンプ部と同様に6AU6HiFiを用いた1段構成となっており、NFBコントロール方式を採用しています。
NFBネットワークはBAX型を改良したもので、PMA-255やPMA-235にも採用されたセンターディフィート方式を採用しています。このためセンターポジションでは特性のうねりを少なく抑えています。PRA-1000BではPMA-700以来の「必要な時のみ挿入する」という考えのもと、挿入除去のスイッチがディフィートスイッチとなっています。
また、6AU6にはイコライザー終段やブースターアンプ並のプレート供給電圧350Vが加えられており、ブースターアンプと同等のダイナミックレンジを備えています。
トーンコントロールの調整は左右チャンネルそれぞれ単独で行う事が可能です。

ノイズ・フィルター段にはプレート供給電圧350Vの6DJ8(1/2)カソードフォロワー回路と、低インピーダンス出力には十分な高インダクタンスのLCからなる-12dB/octのパッシブフィルターを採用しています。
カットオフ周波数はLowとHighともに2段切換式となっています。

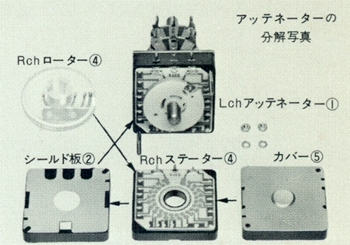

メインラインはバランス調節器とボリュームアッテネーター(2dBステップ、金属皮膜抵抗)を通過し、最後に6DJ8(1/2)を用いたカソードフォロワー・バッファー段を経て出力されます。カソードフォロワー回路は6DJ8を用い、350Vの高いプレート供給電圧を加える事で広いダイナミックレンジを得ています。また、高gmによって片側ユニットで80Ω前後の低出力インピーダンスを得ており、プリ出力端子や録音出力端子に50kΩなどの低抵抗を負荷しても歪の増加や飽和レベルの低下、周波数特性の劣化がありません。

電源スイッチ回路はプッシュ式のマイクロスイッチと接点電流容量10Aのリレーによるセルフホールド方式スイッチング回路を採用しています。整流器は発熱低減と低インピーダンスの保持を考慮してオールシリコンダイオード構成となっています。
350VのB電源回路には安定化率40dB以上の安定化回路を挿入し、商用電源のふらつきの影響を低減しています。また、ヒーター電源はS/Nを重視して直流点火となっています。
ヒーターのウォーミングアップ時間を上回る遅延時間約20秒のリレー回路を作動させ、スタート時に増幅回路に発生するチャージ雑音が出力ラインに流出するのを防止しています。

外来振動に敏感な電子管類はサブシャーシに取り付けられており、本体から浮かせる事でマイクロフォニック雑音に対処しています。
また、シールド板によってケースを二分して左右チャンネルをそれぞれ対応させ、コントロールスイッチ類もシールド板で仕切る事で良好なクロストーク特性を得ています。さらに、チャンネルセパレーション維持のため、真空管を左右独立で使用しています。

機種の定格

型式	管球式コントロールアンプ
回路方式	フォノイコライザー段:3極管3段K-K NFB型 ブースター段:5極管1段P-G NFB型 トーンコントロール段:5極管改良BAX型 ノイズフィルター段:3極管KF+L.Cパッシブ型 出力バッファー段:3極管KF型
定格出力	1Vrms
最大出力	60Vrms以上 75Vrms(1kHz、別カタログ記載)
残留雑音	30μVrms以下
最大電圧利得(ボリューム最大、1kHz)	Phono in - Pre out:52dB Tuner、Aux、Tape(PB)in - Pre out:12dB
入力感度/インピーダンス(ゲインスイッチ最大)	Phono1:2.5mVrms/50kΩ Phono2:2.5mVrms/30kΩ Tuner、Aux1/2、Tape1/2:250mVrms/200kΩ
Phono最大許容入力	600mVrms以上(1kHz)
トーンコントロール	Bass:±10dB(50Hz)、2dBステップ Treble:±10dB(20kHz)、2dBステップ
フィルター	Low:25Hz/70Hz、-12dB/oct High:6kHz/10kHz、-12dB/oct
周波数特性(Aux in)	8Hz～100kHz +0 -1.0dB(Tone Defeat) 15Hz～30kHz +0 -1.0dB(Tone Flat)
RIAA偏差	20Hz～20kHz +0.3 -0.5dB
全高調波歪率	0.06%以下(Phono in、Pre out、Tone defeat、出力5V、1kHz)
SN比(IHF-A)	Phono:71dB以上 Tuner、Aux、Tape:83dB以上
クロストーク(Tone Defeat、Phono in、Pre out)	-90dB以下(1kHz) -70dB以下(10kHz)
ゲインコントロール	+10dB、0、-10dB
テープモニター	2系統
テープコピー	1-2、2-1
ヘッドホンアンプ	定格出力:30mW(8Ω) 周波数特性:25Hz～100kHz +0 -3dB
ACアウトレット	Switched:4系統、500W Unswitched:1系統、500W
電源	AC100V、50Hz/60Hz
消費電力	85W
外形寸法	幅410x高さ152x奥行271mm
重量	8.5kg
