解説　

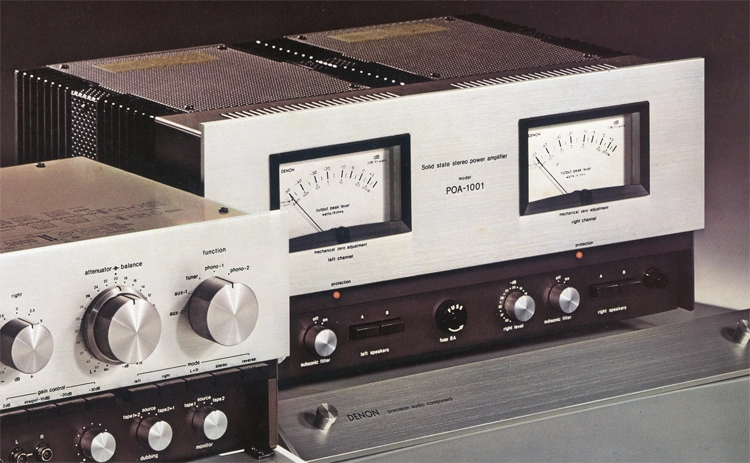

あえてシングルプッシュプルで大出力を追求したステレオパワーアンプ。

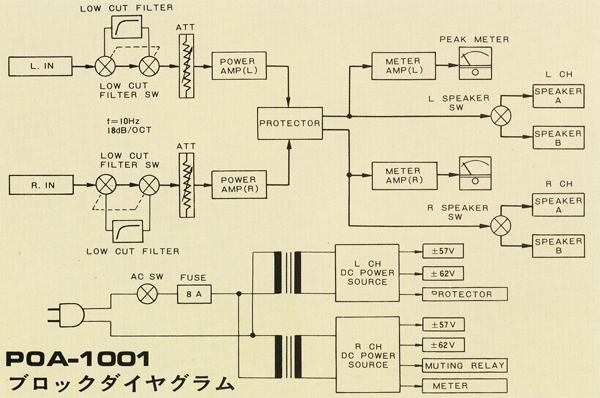

全体の構造やアースの採り方、電源なとを完全シンメトリカルな構成としており、モノラルアンプ2台近い構成を追求しています。
これによりクロストークを低減し、より理想的なステレオ再生を追求しています。

出力段にはPc150Wクラスのバイポーラトランジスタをシングルプッシュプル構成で採用しています。
使用しているトランジスタは2SC1584と2SA908で、大電流動作領域での高域歪を低減するためにパワートランジスタのスイッチング特性を十分に検討し、スイッチング特性が改善されています。
各パワートランジスタは熱抵抗0.8℃/Wの余裕あるヒートシンクに固定されており、温度上昇を抑えて安定性を高めています。

パワー段の回路構成は、差動2段増幅、カレントミラー負荷による平衡ドライブ回路、±2電源方式による全段直結のシングルプッシュプル終段となっています。

電源部にはオリエントコアを用いた電源トランスを採用しています。
また、電源のコンデンサには22,000μFを2個ずつの合計88,000μFと大容量の構成となっています。

対数圧縮式のピークメーターを装備しています。
目盛はdBとWの2種類の読み取りが可能です。

サイリスタ(SCR)を用いてスピーカー回路のリレーが定格電圧で瞬時に動作するプロテクション回路を内蔵しています。
これによりリレーの接点不良防止効果も高めています。

ポップノイズ・ミューティング回路を搭載しています。
特に電源OFF時のミスミュートに注意を払い、OFF検出にリップル率の小さい位相検波方式を採用し、電源トランスの2次巻線から直接として高速検波を図り、ポップノイズを防止しています。ミューティングタイムは約7秒となっています。

プロテクション動作ランプを装備しており、電源投入直後のポップノイズ防止のミューティング回路と、出力回路に異常が発生した時にプロテクション回路が動作した時に点灯します。

サブソニックフィルターを搭載しています。
この機能は切替スイッチによってL/R個別に挿入できる設計となっています。

21クリック付きのディテントボリュームを搭載しており、左右両チャンネルとも単独に入力レベルの調整が可能です。

スピーカー端子はA/B2系統を装備しています。
スピーカーの切換はL/R単独でも可能となっており、LchはA系統、RchはB系統といった切換も可能です。

機種の定格

型式	ステレオパワーアンプ
ダイナミック出力	125W+125W(8Ω)
定格出力(両ch駆動、正弦波連続出力、20Hz～20kHz)	140W+140W(4Ω) 100W+100W(8Ω)
全高調波歪率	0.01%(1kHz) 0.05%(20Hz～20kHz)
混変調歪率(60Hz:7kHz=4:1、定格出力100W相当時)	0.05%
出力帯域幅(IHF、両ch駆動)	3Hz～70kHz
伝送周波数特性	3Hz～100kHz +0 -3dB
入力感度/インピーダンス	1Vrms/50kΩ
出力インピーダンス	0.08Ω
ダンピングファクター	100(8Ω)
残留雑音	0.35mV以下
S/N比(IHF-A)	110dB
スピーカー端子	A/B2系統
サブソニックフィルター	10Hz、18dB/oct
セパレーション(20Hz、1kHz、20kHz)	90dB以上
<レベルメーター特性>
指示範囲	-50～+3dB(1mW～200W)
指示誤差	-20～+3dB ±1.5dB
周波数特性	10Hz～100kHz
応答時間	100ms(機械的応答)
復帰時間	0.5sec
インピーダンス	50kΩ
<総合>
使用半導体	2SC1775Ax4 2SA872Ax6 2SC1775x6 2SA872x3 2SC1708x1 2SA818x2 2SC1628x4 2SD478x2 2SA839x2 2SC984x2 2SC1584x2 2SA908x2 2SC1000x10 2SD526x2 2SK30x2 ICx2 ダイオードx49個 SCRx1
電源電圧	AC100V、50Hz/60Hz
消費電力	260W(電気用品取締法)
外形寸法	幅410x高さ200x奥行280mm
重量	約22kg
