DBX SF-One(Soundfield One)
¥848,000(2台1組、1984年発売)
解説
音場コントロール機能を搭載したフロア型スピーカーシステム。
SF-ONEはスピーカシステムSFX-1と音場コントローラーSFC-1で構成されています。
ステレオシステムの音を聞く際に、リスナーはスピーカーからの直接音だけでなく、あらゆる方向から到達する反射波も音として同時に聞いています。この反射波の方向・音量・位相・遅延量などの各成分によって構成されたものがステレオ再生における音場となります。
SF-ONEでは直接波と間接波の方向・量・遅延度などを組み合わせて適切化を計る音場コントロールによって音楽性に富んた臨場感を追求しています。そして、米国の音響心理学者であるマーク・F・デイビス博士による指導のもと、音場コントロールを決定するスピーカーの理想的な放射パターンを追求して開発されました。

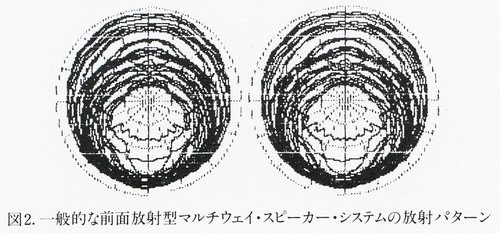

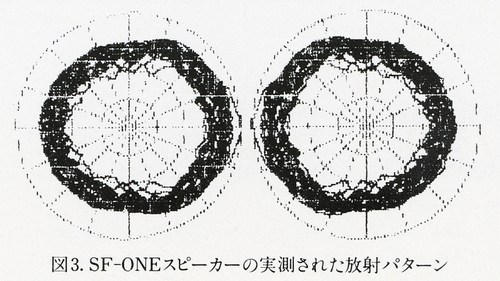

理想的な放射パターンを持つスピーカーを実現するため、音響心理学現象である時間対強度交換効果を採用しています。これは、振幅中に逆バイアスを加えることで到着時の左右バイアスを補正する効果です。これによりスピーカーは指向性を持ってある方向には他の方向より強く音を放射しなければならないという結論を得ています。そして、適切な時間対強度交換が行われる放射パターンを決めるため、ヒアリングテストを繰り返し、最適な音像定位を与える振幅対角度の相関図を得ています。これによりコンピューターグラフィックによる音圧等高線の放射パターンが分析可能となりました。
さらに、壁などによる反射音を音響的遅延として利用し、理想的な音像融合を保持するとともに、前向きの水平放射パターンを鏡対象とした後ろ向きの放射パターンを設定することで完全水平放射パターンを確立しています。
垂直放射パターンにおいては、リスナーのポジションの高低にかかわらず音質が著しく変化しないよう設定されています。また、スピーカー上方へ放射される音は十分に制限したものとなっています。
理想的な放射パターンを実現するため、14個のスピーカーユニットを採用しています。
低域用には10inchコーン型ウーファーを4個、中域用には4 1/2inchコーン型ミッドレンジを4個搭載しており、それぞれ床置き型キャビネットの4面にマウントされています。
また、高域用として1/2inchドーム型ツィーターが6個上部六角面に搭載されています。

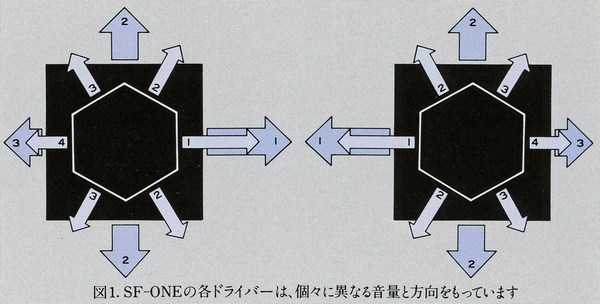

4面に搭載されたウーファーとミッドレンジ系は前後面は同一特性、内側側面と外側側面は別特性とし、合計3種類の特性を持つユニットで構成されています。また、6個のツィーターは内側横面と外側横面、内側斜め面2個、外側斜め面2個の4種類のスピーカーを組み合わせており、各々に異なるクロスオーバー周波数、周波数特性、音量を持っています。
音量は全帯域で内側横面(向かい合わせ面)を最大に設定し、次に前後の両面、横外側面の順に強さが調整されています。
LF/MFクロスオーバー周波数は450Hz、MF/HFクロスオーバー周波数は3.15kHzとなっています。
クロスオーバー設計はコンピューターを駆使して開発されており、各ドライバーの特性を個々に整合させ、最適な音場放射パターンを与えるだけでなく、全体行きで常に一定の入力インピーダンスを保っています。これによりパワーレスポンスの非常に優れたパワーアンプのハンドリングが可能になっています。

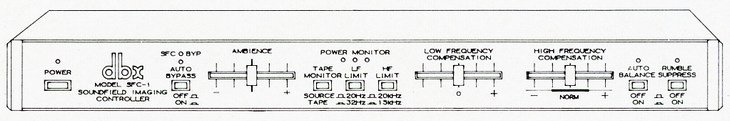

専用のコントローラーSFC-1が付属しています。
SFC-1では、SF-ONEのオーバーオールな特性を確保するイコライゼーション機能に加え、音場の微妙なニュアンスをコントロールするアンビエンス調整や、独特のLow/Highコンペンセーション機能、スピーカー保護のためのパワーモニター回路、オートバランス機能などを搭載しています。
機種の定格
<スピーカーシステム SFX-1> | |
方式 | 3ウェイ・14スピーカー・密閉方式・フロア型 |
使用ユニット | ※下記ユニット構成参考 |
周波数特性 | 20Hz~20kHz ±1.5dB |
ディレイ (ディピカル・グループ 音軸対60゜off) |
±0.2ms(500Hz~20kHz) ±2ms(100Hz~500Hz) (100Hz以下インフラソニックフィルター使用時 |
能率(中域) | 90dB SPL 2.83V/m |
推奨電力 | 50W~500W/ch |
インピーダンス | 4.5Ω ±1.5Ω(0゜±20゜) 3Ω(20kHz)、6Ω(3kHz) |
出力音圧レベル | 90dB/W/m(8Ω換算) |
外形寸法 | 幅368x高さ1,066x奥行368mm |
重量 | 約33kg |
<ユニット構成> | |
ウーファーユニット | |
ボイスコイル口径 | 19mm |
公称口径 | 25cm(周囲径23cm、実効径19cm) |
fo | 30Hz±5Hz(フリーエアー) |
磁気回路 | フェライトマグネット |
重量 | 1500g |
ミッドレンジユニット | |
公称口径 | 13cm(周囲径10.5cm、実効径8.5cm) |
fo | 320Hz±50Hz |
磁気回路 | フェライトマグネット |
総磁束 | 33,700maxwell |
磁束密度 | 9,100gauss |
重量 | 830g |
ツィーターユニット | |
5ユニット | 1.25cmドーム型 アルニコマグネット |
1ユニット | 内径1.25cm エッジレス・コンパウンド・ダイアフラム 15g ストロンチウムフェライトマグネット |
<専用コントロールユニット SFC-1> | |
全高調波歪率 | 0.05% |
混変調歪率(IMD) | 0.1%(SMPTE) 0.1%(IHF) |
ダイナミックレンジ | 106dB |
最大入力 | 3.1V(32Hz~15kHzにて4.2V) |
最大出力 | 5.3V |
最大ゲイン | +5.1dB(20Hz) |
最小ゲイン | -17dB(1kHz) |
入力インピーダンス | 50kΩ |
出力インピーダンス | 470Ω Tape端子:220Ω |
電源電圧 | AC100V、50Hz/60Hz |
消費電力 | 12W |
外形寸法 | 幅455x高さ44x奥行190mm |
