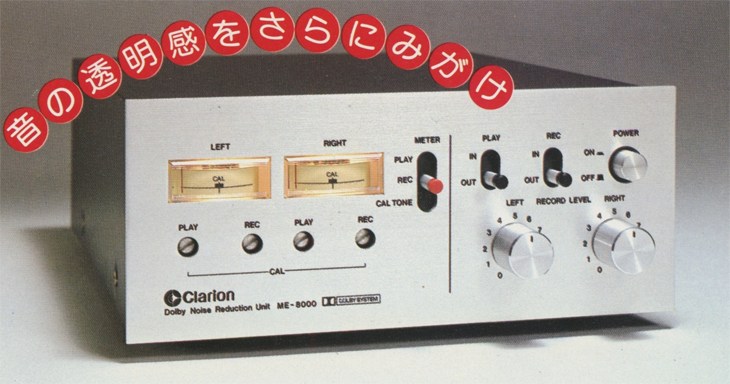

Clarion ME-8000A
¥32,000(1977年頃)
解説
ドルビーノイズリダクションユニット。
ドルビー非搭載のデッキに接続する事でドルビーNRでの録音・再生が可能です。
録音と再生のそれぞれに独立の2組の回路を内蔵しており、同時ドルビー録音・再生が可能です。
レベル調整も録音・再生・CAL Toneをワンタッチで切換できます。
400Hzの基準信号発振器を内蔵しています。
また、調整に必要なキャリブレーションテープが付属しています。
回路にはICを使用しています。
機種の定格
型式 | ドルビーノイズリダクションユニット |
方式 | 2エンコーダー、2デコーダーステレオ方式 |
周波数特性 | エンコーダー:20Hz~17kHz (FM MPXフィルター付き/ドルビーRec SW:off) デコーダー:20Hz~17kHz (FM MPXフィルター付き/ドルビーPlay SW:off) |
歪率 | 0.2%以下 |
S/N比 | 60dB(ドルビーRec/Play SW:off) |
テープヒスノイズ改善比 | 8.5dB以上(テープデッキ接続時、録音・再生にて) |
入力 | Rec in:80mV/100kΩ(Rec level:max) Playback in:80mV/100kΩ |
出力 | Rec out:580mV/5kΩ(Rec cal:max) Playback out:400mV/3kΩ |
使用半導体 | IC:4個 トランジスタ:11個 ダイオード:12個 |
電源 | AC100V、50Hz/60Hz |
消費電力 | 7W(電気用品取締法) |
外形寸法 | 幅200x高さ90x奥行243mm |
重量 | 2kg |
