CEC STP-67
価格不明(1960年代後半頃?)
解説

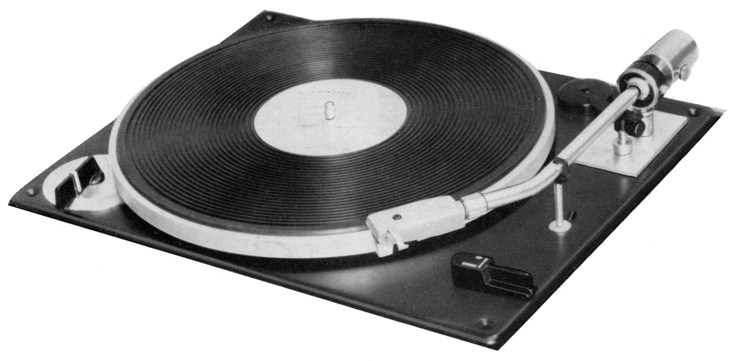

軽合金製ターンテーブルやアームエレベーション機構を採用したプレイヤーユニット。

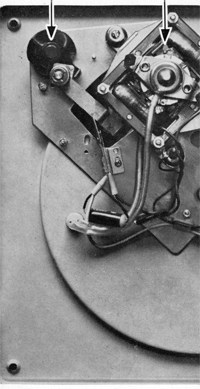

駆動モーターは4極シンクロナスモーターを採用しています。
このモーターには給油パイプが設けられており、プレイヤーボード上の注油口から注油が行なえます。
トーンアーム・ピックアップ部はSTP-67用に新設計されたもので、スタティックバランス型を採用しています。
カートリッジ交換による針圧の調整はアーム後端のカウンターウェイトで行えます。また、アーム部には無共振パイプアームを採用しています。
出力にはピンプラグを装備したシールドケーブルを採用する事で接続を容易にしています。
カートリッジにはMM型カートリッジを採用しています。
アームエレベーション機構を採用しており、トーンアーム部をレバー装置で上下する事ができます。
速度切換機構を装備しており、3スピードの切換が可能です。
0位置では連動されたスイッチによってモーター電源がOFFになり、同時にアイドラーがターンテーブルとモータープーリから離脱する構造となっています。
ターンテーブルには30cmアルミターんテーブルを採用しています。
精密加工によってターンテーブルの上下ブレを±0.05mm以下に抑えています。
プレイヤーボードには厚さ1.6mmの鉄板を採用しています。
機種の定格
型式 | レコードプレイヤー |
モーター | 4極シンクロナスモーター |
ターンテーブル | 30cm軽合金製、ゴムシート付、1.2kg |
回転数 | 33・1/3、45、78rpm |
ワウ | 0.2%以下 |
フラッター | 0.1%以下 |
S/N | -40dB |
ピックアップ | スタティックバランス型パイプアームタイプ |
カートリッジ | MM型、C-2型 |
周波数特性 | 20Hz~21kHz ±2dB |
クロストーク | 20dB(1kHz) |
左右チャンネル偏差 | 1dB(1kHz) |
出力レベル | 4mV(1kHz、50mm/s) |
インピーダンス | 4kΩ(1kHz) |
針圧 | 2g~3g |
針先 | 0.7milダイヤ針 |
負荷抵抗 | 50kΩ |
定格電圧 | 100V、50Hzまたは60Hz |
定格電力 | 26VA |

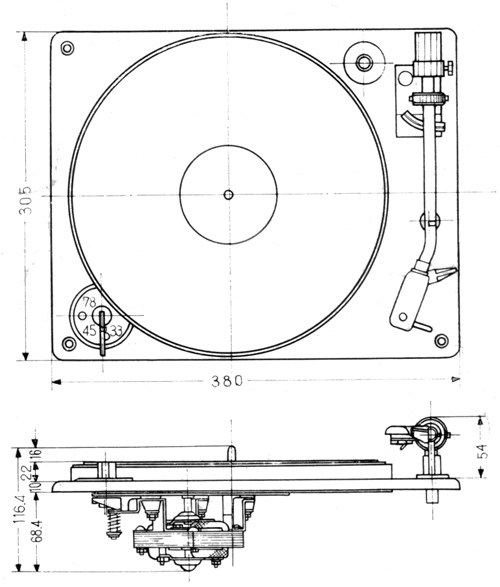

外形寸法 | 幅380x高さ133x奥行305mm |
重量 | 3.8kg |
付属 | オイル 針圧計 取付用木ネジ 実体取付図 |
