解説　

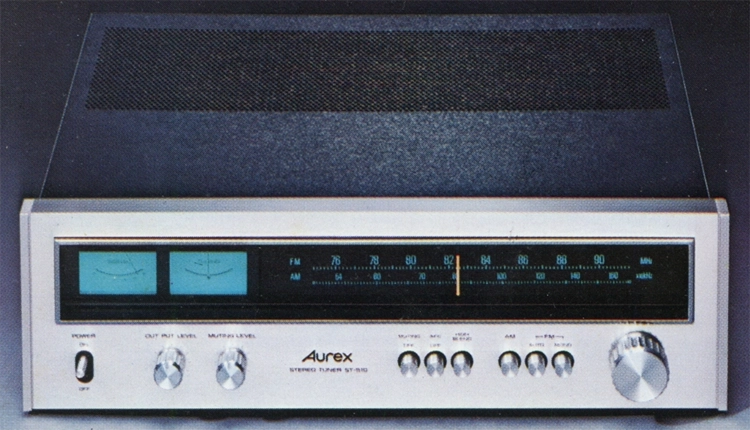

ディスクリート4ch放送に備えた端子を装備したAM/FMステレオチューナー。

フロントエンド部はオールFET構成で独立5連バリコンを使用しています。
また、中間周波増幅段には9素子セラミックフィルターを採用しています。

ステレオMPX回路にはPLL-ICを採用しています。

ナローバンドAFCを搭載しており、AFCをかけたままでも細かい選局が行えます。

連続可変ミューティングレベル機能を搭載しています。

マルチパス検出端子を装備しています。

ディスクリート4ch放送に備えてアダプター接続用のMPX出力端子を装備しています。

実測データシートが付属しています。

機種の定格

型式	FM/AMチューナー
回路方式	オールFET使用5連バリコン スーパーヘテロダイン PLL IC使用ステレオ復調回路
<FMチューナー部>
受信周波数	76～90MHz
実用感度	1.8uF(IHF)
高調波歪率(400Hz、100%)	stereo:0.4% mono:0.2%
S/N比	70dB
周波数特性	20～15kHz ±1dB
実効選択度	80dB以上(IHF)
イメージ妨害比	90dB
IF妨害比	100dB
キャプチャーレシオ	1.0dB
スプリアス妨害比	100dB以上
AM抑圧比	55dB
ステレオ分離度	40dB(400Hz)
定格出力	Fixed:650mV(400Hz、100%) Variable:0～2.0V(400Hz、100%) 出力インピーダンス:10kΩ(最大出力にて)
アンテナ端子	75Ω不平衡 300Ω平衡
<AMチューナー部>
受信周波数	525～1605kHz
実用感度	48dB(S/N比20dB、バーアンテナ) 15uF(IHF、外部アンテナ)
高調波歪率	1%
イメージ妨害比	70dB
IF妨害比	65dB
S/N比	50dB
選択度	25dB(±10kHz)
アンテナ端子	フェライトバーアンテナ 外部アンテナ端子
<総合>
使用半導体	トランジスタ:19個 FET:6個 ダイオード:23個 IC:3個
電源	AC100V、50Hz/60Hz
消費電力	23W
外形寸法	幅400x高さ127x奥行329mm
重量	6.5kg
