ADC Accutrac4000
価格不明(1977年頃)
解説
自在な選曲やリモートコントロールなどの機能を搭載したレコードプレイヤー。
独自のプログラム選曲機構を搭載しており、例えば3曲目-7曲目-1曲目-6曲目などの自由な選曲が可能となっています。
さらにリピート演奏などを同時にプログラムする事で合計24通りのプログラミングが一度に行えます。
誤ってプログラムした時にはClearボタンでメモリーを全部解除できます。また、プログラムした中から1曲だけを外したい時は、その曲にさしかかった時にRejectボタンを押します。
7曲しか入っていないレコードで8曲目のボタンを押したとしても自動的にキャンセルされるため、トーンアームが異常な位置で降下する事はありません。
演奏休止にはCueボタンを押します。もう一度Cueボタンを押すと休止した箇所から再演奏を始めます。
Accutrac4000のプログラム選曲機構はピックアップ部に設けられたセンサーとロジック回路によって実現しています。センサーはアーム先端のピックアップの針先のすぐ直前に2つ備えており、左のセンサーはソリッドステートのジェネレーターで赤外線を盤面に向かって放射しています。右のセンサーはディテクターで盤面に反射して帰ってくる赤外線を検知しています。左センサーから照射される赤外線は曲の入っている音溝部分では乱反射して四方へ散ってしまいます。しかし曲の無い無音溝ではストレートに反射して右センサーに帰ってきます。これにより音の入っている場所を識別しています。
このセンサーの情報とコンピューター・メモリーバンクが記憶している指令によって何曲目を再生するかを判断しています。全ての再生を終えるとアームレストに自動で戻ります。
このセンサーはレコードによって感度を調整でき、強めたり弱めたりできます。

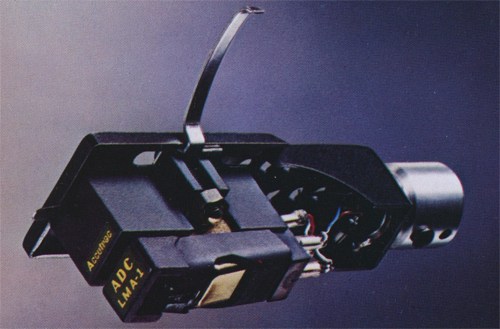

カートリッジにはADCのIM型カートリッジであるXLM/mkIIをこのプレイヤー専用にグレードアップしたLMA-1を搭載しています。
LMA-1はインデュースド・マグネット型で振動系が軽いため、超軽針圧を実現しています。
針先は無垢のダイヤ針で楕円形に精密研磨されています。
トーンアーム部はカートリッジと一体化されたインテグレート型のS字型アームを採用しています。
このアームの昇降動作や水平移動は全自動で行われる設計となっており、コンピューターの指令で専用サーボモーターを駆動して行われます。さらに、針がレコードに接触する瞬間にサーボモーターのコントロールから解放されて本来の高感度アームとして動作します。
ターンテーブル部にはダイレクトドライブ方式を採用しています。

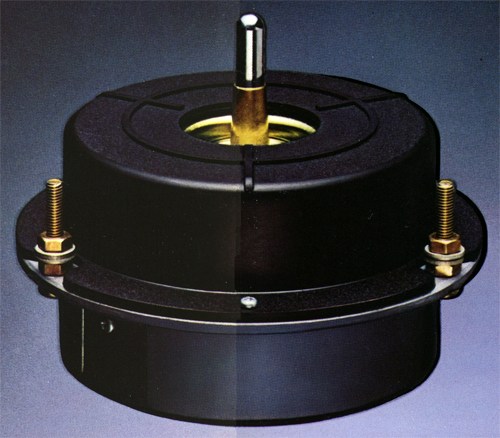

駆動モーターにはブラシレスDCサーボモーターを採用しており、サーボ回路で正確な回転に校正されています。

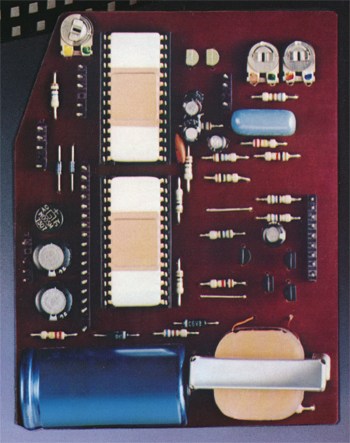

コンピュータ回路はMOS型IC2個を中心とした回路で構成されており、全ての制御用ロジック回路が組み込まれています。また、アーム駆動にはリバーシブルモーターを採用しています。
このモーターは互いに逆回転の2つのACサーボモーターを重ねて一体化したもので、電磁クラッチを介して、このモーターのパワーをベルトでアームに伝えます。アームがレコードの内周に移動する時は上側のモーターが動作し、外周へ移動する時は下側のモーターが動作します。

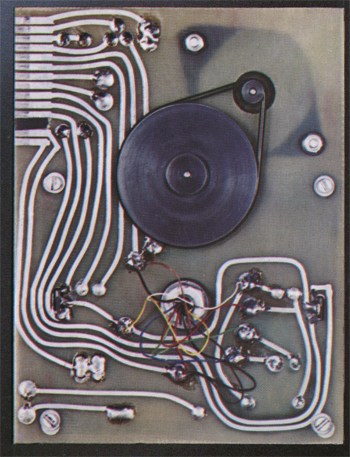

コントロール基板と電磁クラッチはアームの直下に位置しており、シークレットボックスと呼ばれるブラックケースにシールドされて一体化されています。
キャビネットは英国の家具職人が仕上げた手造りのもので、ローズウッド仕上げが施されています。
モーターボードとトーンアームはスプリングでフロートする設計となっています。このスプリングの設計には市販される全てのプレイヤーのデータを集め、コンピューターで最良の形状を決定しています。
リモートコントロール機能を搭載しており、離れた場所から全ての操作が行なえます。

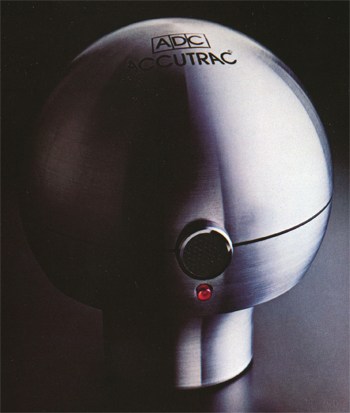

リモートコントローラーは独特の形状をしたレシーバーとリモコンで構成されています。レシーバーをプレイヤーに接続して操作します。
機種の定格
型式 | レコードプレイヤー |
<ターンテーブル部> | |
型式 | 2スピード・ダイレクトドライブ型 |
ターンテーブル | 30.6cmアルミダイキャスト製、1.4kg |
駆動モーター | エレクトロコントロールDCブラシレスダイレクトドライブモーター |
回転数 | 33・1/3、45rpm |
立ち上がりタイム | 2秒以内定速 |
回転調整範囲 | 5% |
ワウフラッター | 0.03%以下WRMS(DIN45507) |
S/N比 | 70dB以上(DIN45539B) |
<トーンアーム部> | |
形式 | スタティックバランスS字型パイプアーム アンチスケートコントロール付き |
最大有効長 | 237mm |
オーバーハング | 15mm |
フリクション | 5mg~7mg |
オフセットアングル | 21゜ |
アームレゾナンス | 8Hz |
針圧調整範囲 | 0~4g |
<カートリッジ部> | |
形式 | IM型、エレクトロセンサー装備 |
型名 | ADC LMA-1 |
出力電圧 | 3.5mV/5.5cm/sec |
針圧 | 0.75~1.5g |
周波数特性 | 10Hz~24kHz ±2dB |
チャンネルセパレーション | 30dB |
負荷インピーダンス | 47kΩ |
針先 | 0.0003"x0.0007"無垢楕円針 |
<総合> | |
消費電力 | 12W |
外形寸法 | 幅470x高さ152x奥行441mm |
重量 | 9kg |
付属 | ADC TX-1リモートコントロール発振器(9Vバッテリー付き) ADC SX-1リモートコントロールレシーバー |
