解説　

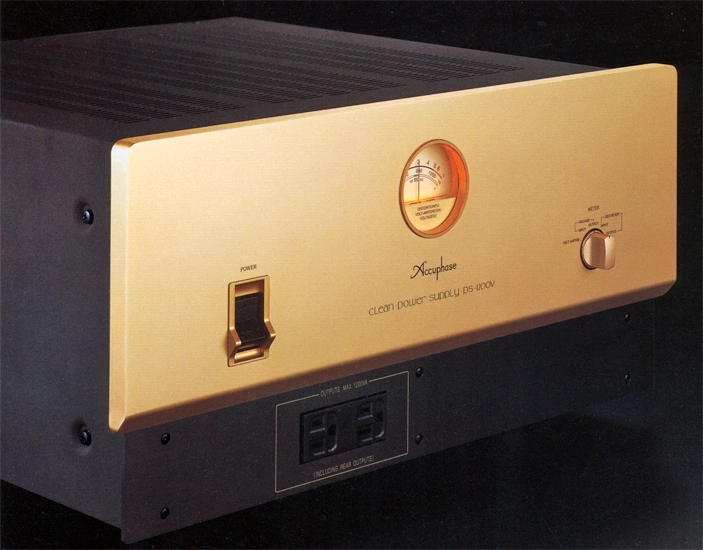

PS-1200の回路・部品を見直してグレードアップを図ったクリーン電源。

PS-1200Vでは波形整形技術を用いて電源波形を高純度の正弦波に変換する方式を採用しており、高品位で安定したエネルギー供給を可能にしています。

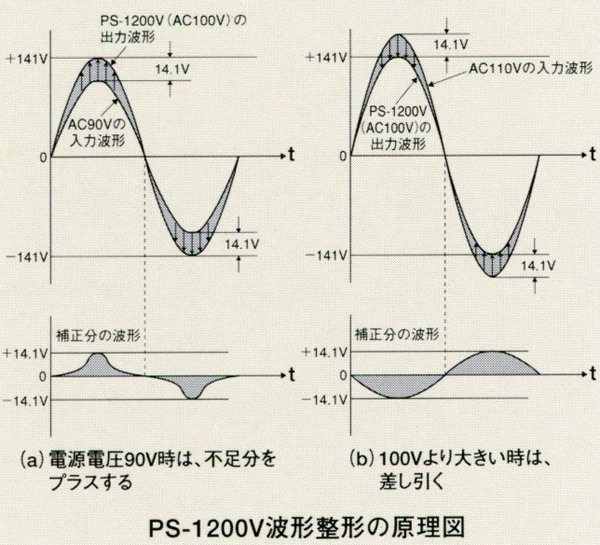

この方式では、本来ある電源波形を基に正確な基準電圧と比較して過不足分の電力だけを入力波形に補う事で、クリーンな電源波形を創り出しています。波形補正の電力を加減算によって制御するだけのため、損失分は波形補正用の電力のみとなり、高効率、低発熱、小型・軽量化が可能となっています。
また、内部に発振器やスイッチング回路が無いため、PS-1200V自身からの高周波輻射ノイズがありません。

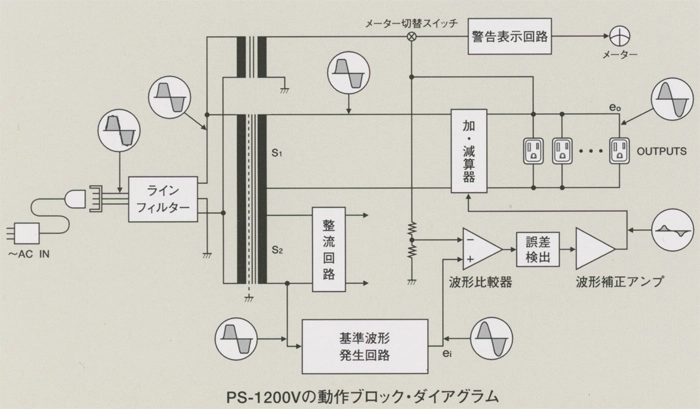

トランスの2次側捲線から出力された信号は加減算器を経て出力電圧となります。出力電圧の一部は波形を比較するため波形比較器のマイナス入力に入ります。

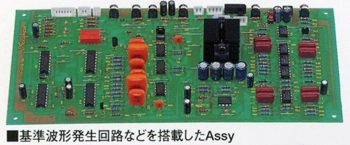

2次側捲線から出力された別信号は整流されて波形補正アンプの直流電圧として供給されます。また、基準波形発生回路によって50Hz/60Hzの高精度な正弦波形となり、波形比較器のプラス入力に加えられます。
波形比較器で基準信号との誤差を検出し、誤差分が加減算回路によって出力電圧の波形補正として加えられ、高純度な出力波形となります。

波形補正の加減算を行うパワーアンプにはピュア・コンプリメンタリー・シンメトリー回路とカレントフィードバック増幅回路を採用しています。

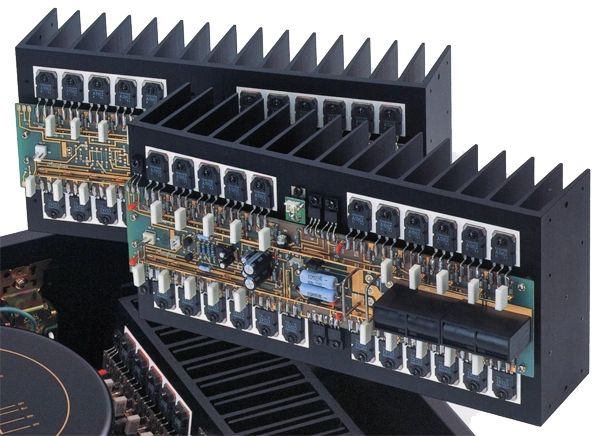

出力段には最大定格15Aのトランジスタを採用しており、20パラレル・コンプリメンタリー・プッシュプル回路で構成する事で優れた電流供給能力を獲得しています。

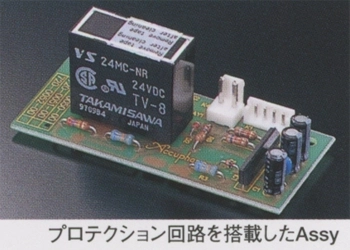

プロテクション機能を搭載しており、異常発生時もPS-1200Vと接続機器を保護します。
出力端子ショートなどの入力電流オーバーに対してはサーキットプロテクターが動作し、電源を遮断します。
電源ON時の突入電流や音声出力のピーク時などの瞬間的な電力オーバーに対しては140Aの電流リミッターがかかります。
直流電圧が出力された場合や定格を超えた異常電圧が出力された場合には、出力をOFFにして接続機器を保護します。
内部のヒートシンクや電源トランスが加熱した場合には自動的に回路を遮断します。

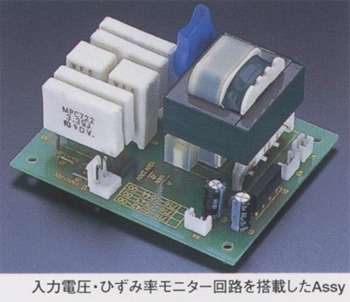

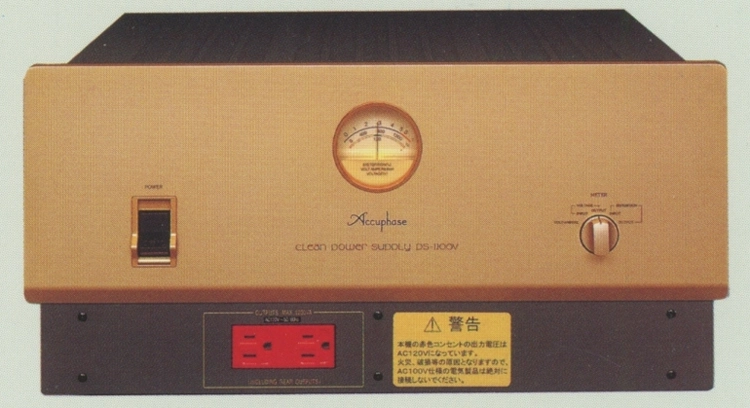

メーターを装備しており、接続されている機器の消費電力(VA値)が確認できます。
PS-1200Vの最大出力電力を超えた場合にはメーター照明ランプが点滅して警告します。

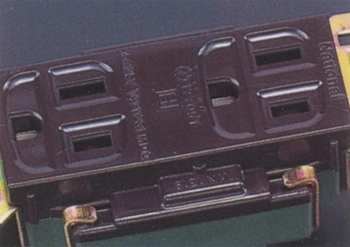

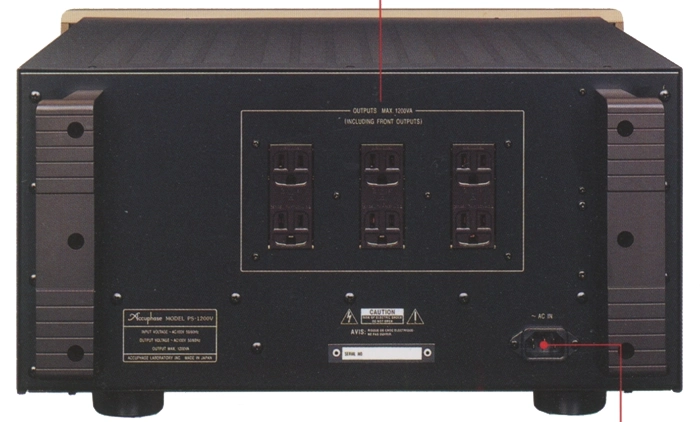

AC出力端子にはホスピタルグレードの3Pコンセントをリアパネル側6個、フロントパネル側2個装備しています。
ホスピタルグレードの器具は接触抵抗や温度上昇、差し込み保持力、耐圧・耐熱性、衝撃強度、絶縁性などの規格が厳しく規定されています。また、接地極によって感電に対する保護等の安全性が考慮されています。

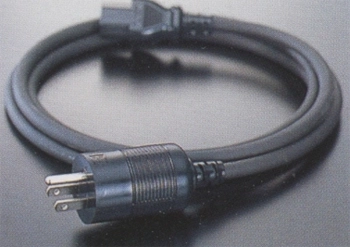

3Pプラグ付き電源ケーブルが付属しています。

入力側にはラインフィルターを装備しており、高周波雑音を排除しています。

電源トランスは1次/2次を完全分離すると共に完全シールドによって外部雑音の影響を抑え、優れた妨害排除能力を持っています。

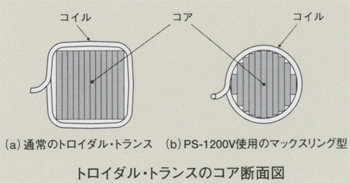

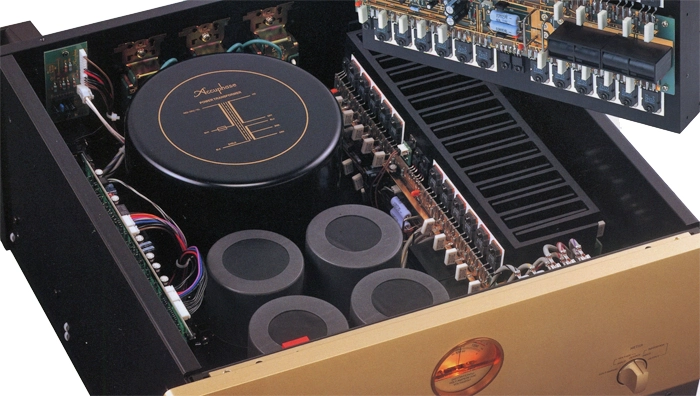

電源トランスには約1500VAの大電力容量のマックスリング・トロイダル型のトランスを採用しています。このトランスはドーナツ状のコアに太い銅線を捲いているためインピーダンスが低く、変換効率が高いトランスとなっています。

アンプは負帰還方式を採用しているため、出力インピーダンスを非常に低くすることができ、出力に接続された機器同士の干渉を抑えています。

PS-1200Vには特別仕様モデルとしてPS-1200V/Sがありました。
PS-1200V/SはAC120V仕様となっており、海外製のAC120V機器を接続する事ができます。

機種の定格

型式	クリーンパワーサプライ
定格出力容量	1,200VA(連続出力)
定格出力電圧	PS-1200V:AC100V±2V PS-1200V/S:AC120V±2V
定格出力電流	PS-1200V:12A PS-1200V/S:10A
出力周波数	50Hz/60Hz(入力周波数と同一)
瞬時電流供給能力	140A
出力波形全高調波歪率	0.3%以下
定格入力電圧	AC100V(入力電圧範囲 AC90V～110V)
入力周波数	50Hz/60Hz
無負荷時消費電力	60W
冷却方式	自然空冷
ACコンセント(8個)	PS-1200V:茶色 PS-1200V/S:赤色
メーター	Volt-Ampere:0～1200VA Voltage input:AC90～110V 目盛りの緑色範囲: 　　PS-1200V:AC100V±5V 　　PS-1200V/S:AC120V±5V Distortion input/output:0～6% ※過負荷時はメーター照明ランプが点滅して警告
最大外形寸法	幅475x高さ242x奥行508mm
重量	38.4kg
