解説　

MMB方式のD/Aコンバーターを採用したデジタルプロセッサー。

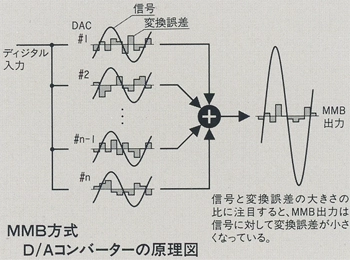

D/A変換部にはMMB(Multiple Multi-Bit)方式のD/Aコンバーターを搭載しています。
この方式では20ビットD/Aコンバーターを多数個並列駆動させる事でリニアリティや高調波歪率、ダイナミックレンジ、S/N比等の大幅な改善を図っています。
8倍オーバーサンプリングデジタルフィルターの出力を全てコンバーターに入力し、D/A変換された直後の高速状態で加算します。MMB方式の並列駆動は単純な並列接続ではなく、個々のD/Aコンバーターをそれぞれ独立して完全作動させています。この際に特に重要な高い周波数での位相の管理については、コンバーター素子を厳選し、配置・配線パターンの相似性を高める事で理想的な位相の一致を実現しています。
DC-61では6個のD/Aコンバーターを並列駆動しています。

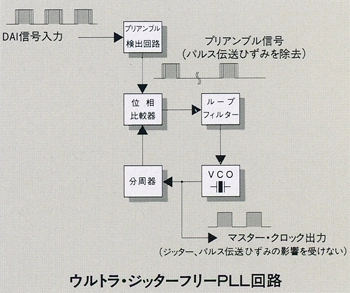

ウルトラジッターフリーPLL回路を採用しています。
DC-61では、プリアンブル検出回路とVCO(Voltage Controlled Oscillator)に水晶振動子を採用しており、この回路で検出したマスタークロックはジッターやパルス伝送歪の影響を受けません。
パルス伝送歪は伝送する信号が0と1の間をランダムに変動するために発生します。プリアンブル信号(L/R信号の先頭を示すマーカー)は常に一定間隔かつ一定レベルで発生するため、パルス伝送歪の影響を全く受けません。そこで、DAI信号の中からプリアンブル信号だけを検出してPLL回路に入力する事で、マスタークロックからパルス伝送歪の影響を排除しています。
また、プリアンブル信号に含まれるジッターについては、VCOに水晶振動子を用いてロックレンジ(同期する周波数範囲)を非常に狭く設定し、ループフィルター定数を最適化する事で対処しています。

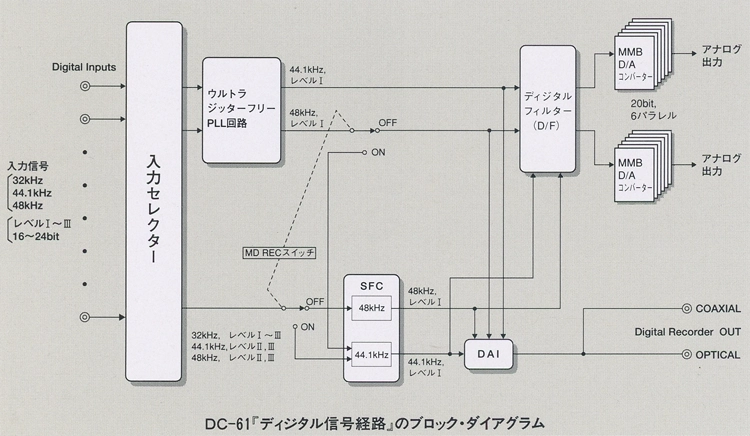

高精度変換SFC(Sampling Frequency Converter)を搭載しています。
SFCでは入力されたデジタル信号のサンプリング周波数を任意の周波数に変換しています。DC-61ではサンプリング周波数を一旦高い周波数にアップコンバージョンし、48kHzまたは44.1kHz、レベルIでリサンプルして変換しています。水晶発振子による正確な周波数で変換しているため、ジッターフリー回路としても良好な結果を得ています。
この回路を用いる事でクロック精度の低い入力信号も高精度信号に変換してからD/Aコンバーターに入力する事が可能です。

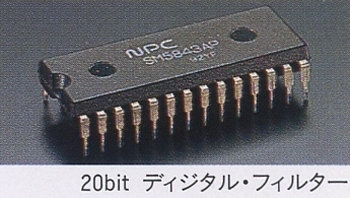

デジタルフィルターにはNPC社製の20bit8倍オーバーサンプリングデジタルフィルターを採用しています。

アナログフィルターには4次のバターワースフィルターを採用しています。
このアクティブフィルター回路はカットオフ周波数の最適化によって通過帯域内の位相の回転を最小に抑えています。

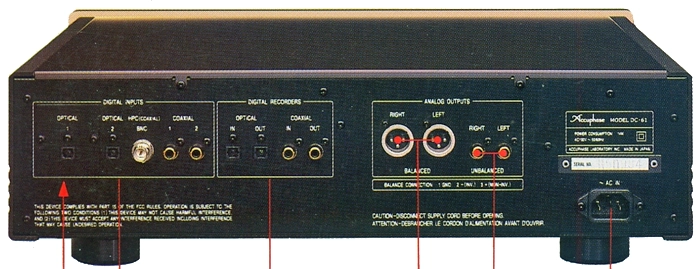

デジタル入力端子はオプティカル2系統、同軸2系統、BNC1系統を装備しています。
各端子はサンプリング周波数48/44.1/32kHzに対応し、24ビットまで対応しています。

入出力端子としてTOS-link及び同軸の2系統の端子を装備しています。

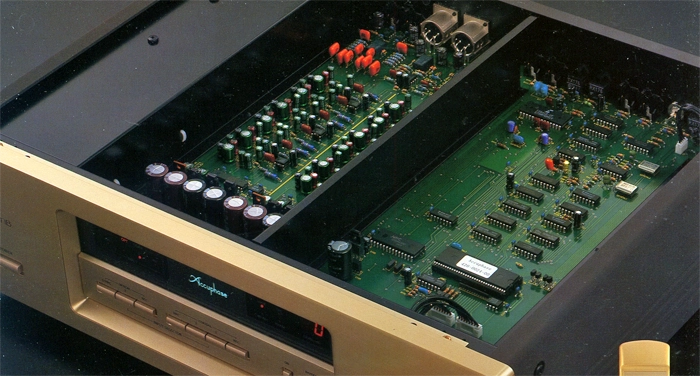

デジタル/アナログ部はオプトカプラー及びデジタルカプラーを採用する事で電気的に完全分離し、高周波雑音や電気的干渉による音質劣化に対策しています。

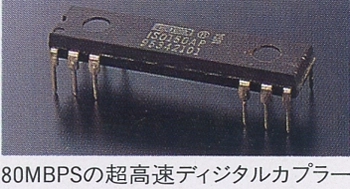

DC-61ではHP社製の40MBPSの伝送能力を持つオプトカプラーとバーブラウン社製の80MBPSデジタルカプラーを採用しています。

アナログ出力はグランドからフローティングされた完全バランス回路で構成されています。

デジタル方式による音量調整機能を搭載しています。
4ビットの余裕を持った20ビットMMB方式D/Aコンバーターによって雑音の発生を防ぎ、最大-40dBまで音量調整が可能です。

MD RECスイッチを搭載しています。
入力された信号はSFCによってサンプリング周波数を44.1kHz/レベルIの高精度信号に変換する事が可能です。

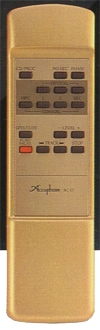

ワイヤレスリモコンが付属しています。
このリモコンでは電源スイッチON/OFFを除く全ての機能と、アキュフェーズ製CDプレイヤーの機能の一部が操作できます。

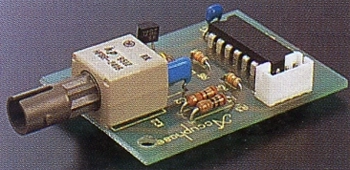

別売りオプションとして、オプティカル端子1系統をSTタイプの超高速HPCコネクターに変換できました。

機種の定格

型式	D/Aコンバーター
入力フォーマット	EIA標準フォーマット 　量子化数:16～24ビット直線 　サンプリング周波数:32kHz、44.1kHz、48kHz(自動ロック) 　タイミング精度:レベルI、II、III(自動検出)
デジタル入力フォーマット(EIAJ CP-1201)	フォーマット:Digital Audio Interface Optical:光入力 -27～-15dBm Coaxial:0.5Vp-p/75Ω オプション:ST-61 HPC(Optical):光入力 -30～-10dBm
デジタル出力フォーマット(EIAJ CP-1201)	フォーマット:Digital Audio Interface Optical:光入力 -21～-15dBm、発光波長660nm Coaxial:0.5Vp-p/75Ω
周波数特性	4.0Hz～20kHz ±0.3dB
D/Aコンバーター	MMB方式、20bit
デジタルフィルター	20bit8倍オーバーサンプリング デジタルディエンファシス機能:偏差±0.001dB
全高調波歪率	0.0024%(20Hz～20kHz)
S/N比	120dB
ダイナミックレンジ	98dB
チャンネルセパレーション	110dB
出力レベル/インピーダンス	Balanced:2.5V/50Ω、平衡 XLRタイプ Unbalanced:2.5V/50Ω、RCAフォノジャック
出力レベルコントロール	0～-40dB間、1dBステップ(デジタル方式)
電源電圧	AC100V、50Hz/60Hz
消費電力	14W
最大外形寸法	幅475x高さ140x奥行395mm
重量	11.2kg
付属:リモートコマンダー RC-17
リモコン方式	赤外線パルス方式
電源	DC3V、乾電池 単3型(SUM-3/R6)2個使用
最大外形寸法	幅55x高さ194x奥行18mm
重量	100g(電池含む)
別売	HPCオプティカル端子 ST-61に変換(￥15,000)
