Accuphase DC-101
¥800,000(2000年7月発売)
解説
DP-100とペアとなるデジタルプロセッサー。
新世代のデジタルオーディオインターフェースとしてHS-Linkを搭載しています。
HS-Linkはアキュフェーズ独自のデジタルオーディオインターフェースで、著作権保護のため送受信の相互認証を行いながらHS-Linkケーブル1本でデジタルオーディオデータの超高品質伝送が可能です。

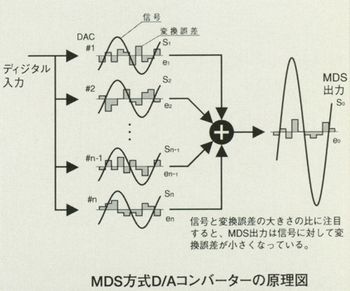

D/A変換部にはMDS(Multiple Delta Sigma)方式のD/Aコンバーターを搭載しています。
この方式ではデルタシグマ型D/Aコンバーターは利用しています。この方式はオーバーサンプリングとノイズシェーピング(デジタル的な帰還)を利用しており、入力されたデジタル信号の振幅情報を時間軸方向に展開する事で変換精度を得るD/A変換方式です。
MDS方式ではこのデルタシグマ型D/Aコンバーターを複数個並列接続することで大幅な性能改善を図っています。DC-101では6個のデルタシグマ型D/Aコンバーターを並列し、各デルタシグマ型D/Aコンバーターには同一のデジタル信号を入力して各出力を加算します。これによりコンバーター1回路の時と比較して全体の性能は2.45(=√6)倍に向上しています。
アキュフェーズオリジナルのウルトラ・ジッターフリーPLL回路を採用しています。
この回路はプリアンブル(信号の区切りを示すマーカー)検出回路と水晶振動子を用いたVCO(Voltage Controlled Oscillator)で構成されており、プリアンブルに水晶発振回路を同期させており、ジッターやパルス伝送歪の影響を排除しています。

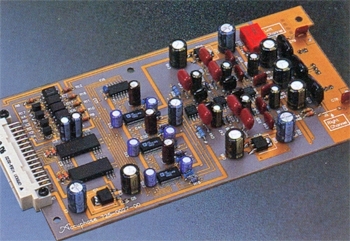

D/Aコンバーター部の基板にはテフロン基材(ガラス布フッ素樹脂)によるプリント基板を採用しています。
テフロンは高伝播速度、低損失、耐熱性や高周波特性が優れているなどの特長を持っています。このテフロン基材をオーディオ回路に用いる事でよりピュアな信号伝送を実現しており、聴感上のS/N比が改善されています。
さらにDC-101では銅箔面に金プレートを施し、音質向上を図っています。

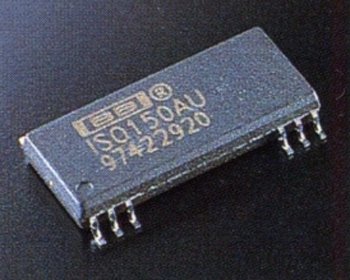

80Mbpsの伝送能力を持つ高速アイソレーテッド・デジタル・カプラーを採用しており、デジタル部とアナログ部を完全分離する事で雑音対策としています。
-∞及び-84dBから0dBまで調整できるデジタル方式のレベルコントロールを搭載しています。
アナログ出力にはバランスとアンバランスの2系統を装備しています。
入力ポジションの文字表示を変更できます。

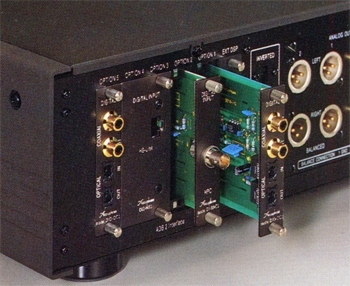

デジタル入力や録音出力端子は拡張性を考慮してオプションボードで対応しています。
また、SACDデジタル信号を入力するHS-Link入力ボード(DI2-HS1)と、従来フォーマットのデジタル入出力ボード(DIO-OC1)は標準装備しています。また、デジタル入出力ボードを増設してDG-28に接続する事でデジタル信号での音場補正が可能です。(DG-28はサンプリング周波数48kHzまでの信号に対応しているため、SACDなどのハイサンプリング信号の場合はDG-28用広帯域オプション入出力ボードが必要です)
オプションボード増設スロットには、DC-300/DC-330/DP-75V/DG-28/DF-35等に使用しているオプションボードと共通で使用する事が可能です。

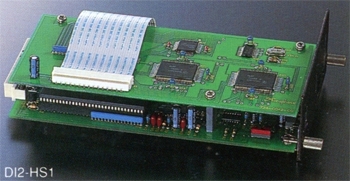

DI2-HS1ではDP-100とHS-Linkケーブルで接続する事でSACDとCD両方のデジタル信号を入力した高音質再生が可能です。
このHS-LinkからのSACD/CD信号は、著作権保護のためオプションボードの各出力端子(HS-Link以外)には出力されず、デジタル録音はできません。このため、DP-100のCDデジタル信号を録音する場合は同軸出力端子からの信号を使う必要があります。
機種の定格
型式 | デジタルプロセッサー |
HS-Link仕様 | サンプリング周波数: 32kHz、44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz、192kHz(各16~24bit 2ch PCM) 2.8224MHz(1bit 2ch DSD) 伝送レート:400Mbps以上(理論限界1,923Mbps) 伝送信号形式:低電圧バランス伝送のLVDS(Low Boltage Differential Signaling:TIA/EA-644) 送受信クロックは完全同期型 完全双方向伝送 送受信の相互認証 伝送ケーブル:シールド付ツイスト・ペア8芯OFCケーブル(TIA/EIA-568A CAT.5) |
デジタル入力 | HS-Link コネクタ形状:RJ-45 適合ケーブル:HS-Link専用ケーブル Coaxialフォーマット:EIAJ CP-1201/AES-3準拠 Opticalフォーマット:EIAJ CP-1201準拠 サンプリング周波数: 32kHz、44.1kHz、48kHz、88.2kHz、96kHz(各16~24bit 2ch PCM) HS-Linkのみ対応:176.4kHz、192kHz(各16~24bit 2ch PCM)、2.8224MHz(1bit 2ch DSD) |
デジタル出力 | Coaxialフォーマット:EIAJ CP-1201準拠 Opticalフォーマット:EIAJ CP-1201準拠 |
D/Aコンバーター | 24ビット、MDS方式 |
周波数特性 | 0.5Hz~50kHz +0 -3dB |
全高調波歪率 | 0.0008%(20Hz~20kHz) |
S/N比 | 116dB |
ダイナミックレンジ | 112dB(24bit入力、LPF:off) |
チャンネルセパレーション | 108dB(20Hz~20kHz) |
定格出力/インピーダンス | Balanced:2.5V/50Ω、平衡XLRタイプ Unbalanced:2.5V/50Ω、RCAジャック |
出力レベルコントロール | -∞、-84~0dB(デジタル方式) |
電源 | AC100V、50Hz/60Hz |
消費電力 | 24W |
最大外形寸法 | 幅475x高さ150x奥行398mm |
重量 | 20.8kg |
付属 | HS-Link入力ボード DI2-HS1 デジタル入出力ボード DIO-OC1 AC電源コード プラグ付きオーディオケーブル(SL-10G) |
別売 | HPCコアキシャル(BNC)入力ボード DI-BNC1(¥30,000) デジタル入出力ボード DIO-OC1(¥40,000) HPCオプティカル(ST)入出力ボード DIO-ST1(¥50,000) AES/EBU入出力ボード DIO-PRO1(¥60,000) |
