解説　

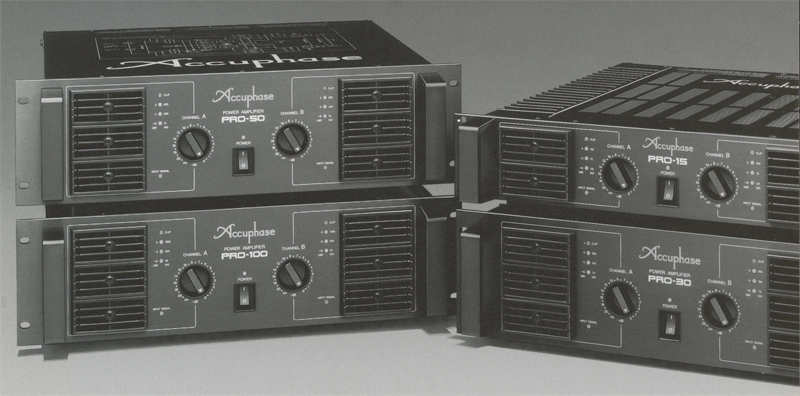

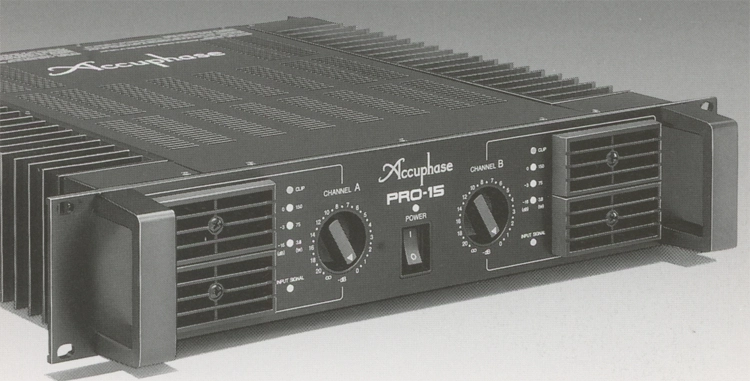

自然空冷方式を採用したプロフェッショナルシリーズの2Uサイズ・ステレオパワーアンプ。

静粛性を重視して自然空冷を採用しており、ファン・ノイズがきになるスタジオユースに最適なアンプとなっています。
放熱効果を高めるため、厚手のアルミ押し出し材を用いており、巨大なヒートシンクをそのまま外部に露出させる事で効率の良い冷却を実現しています。

出力段は広帯域ハイパワートランジスタをチャンネルあたり3パラレルプッシュプルで構成しています。

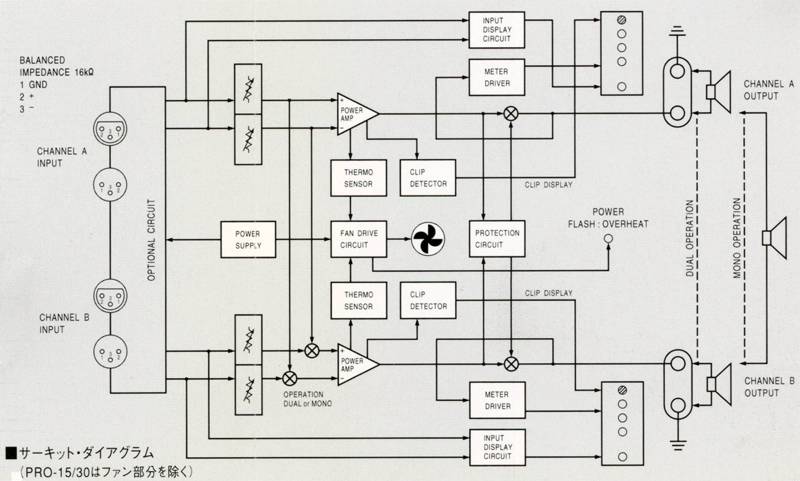

増幅方式にはアキュフェーズオリジナルのカレントフィードバック(電流帰還)増幅回路を採用しています。
この方式では出力信号を電流の形で帰還するため、高域の位相の乱れが殆ど無く、また利得の変化による周波数特性の変動もありません。
この増幅回路を採用する事で位相補償の必要が殆ど無く、少量のNFBで諸特性を大幅に改善でき、立ち上がり等の動特性に優れ、音質面でも自然なエネルギー応答を得ています。

電源部にはスーパーリング型高効率トロイダルトランスを採用しています。

LEDによるピーク指示型出力レベルインジケーターを搭載しています。
出力レベルは3セクションとなっており、dBと8Ω負荷時のパワーが明記されています。
さらに、いかなるインピーダンスでも真の出力クリップを表示するクリップインジケーターや、入力の有無を監視する入力信号インジケーターも装備しています。

0.5dBおよび1dBステップ式の高精度入力レベルコントロールを装備しています。
入力レベルは、0～-8dB間は0.5dBステップ、-8～-20dB間は1dBステップでレベルコントロールが可能です。

4重のサーマルプロテクションを装備しています。
過負荷等の異常動作でヒートシンクの温度が上昇した場合には、パワーインジケーターを点滅させて警告します。そして、さらに温度が上昇した場合にはヒートシンクまたはトランス内部の異常温度を検出して出力リレーを遮断し、スピーカーを保護します。
さらに出力ショートや過負荷時の電流リミッター、DC検出などの保護回路を備えており、高い信頼性を実現しています。

ミューティング回路には新開発の回路を採用しています。
この回路ではアンプの入力に制御回路を設けており、出力リレーの接点劣化を保護しています。

オペレーションスイッチを切り替える事でBTL出力による大出力モノラルパワーアンプとしても使用が可能です。

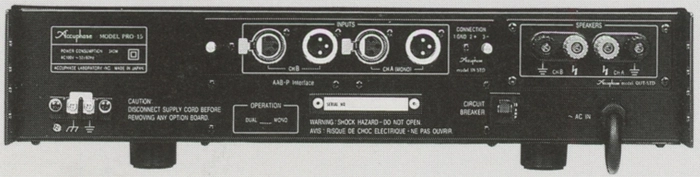

入力端子はXLRコネクターによるバランス入力を2系統装備しています。

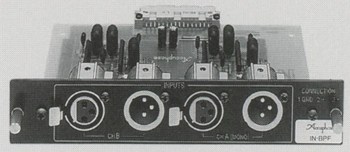

また、別売りオプションとしてフィルター付き入力ボードがありました。
フィルター付き入力ボードは3種類あり、-18dB/octローパス、ハイパス、バンドパスそれぞれの特性のフィルターが組み込まれていました。
※カットオフ周波数は注文時に指定する仕様となっています。

出力端子は2極バナナジャックを採用しています。

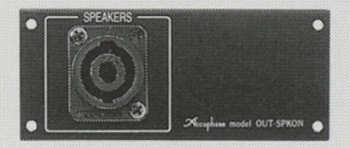

また、別売りオプションとしてスピコン端子ボードへの交換も可能となっています。

機種の定格

型式	ステレオパワーアンプ
定格出力	ステレオ仕様時 　240W+240W(2Ω) 　220W+220W(4Ω) 　150W+150W(8Ω) モノラル仕様時(ブリッジ接続) 　480W(4Ω) 　440W(8Ω)
高調波歪率	0.2%(ステレオ、両ch動作、2～16Ω) 0.2%(ブリッジ接続、4Ω～16Ω)
IM歪率(SMPTE-IM)	0.05%
ゲイン(利得)	29.0dB(ステレオ) 35.0dB(モノラル)
周波数特性	0.5～150kHz +0 -3.0dB(1W出力、レベルコントロールMAX) 0.5～120kHz +0 -3.0dB(1W出力、レベルコントロール-6dB)
負荷インピーダンス	ステレオ:2Ω～16Ω モノラル:4Ω～16Ω
ダンピングファクター(8Ω、50Hz)	ステレオ:150 モノラル:75
入力感度(8Ω負荷)	ステレオ仕様時 　1.00V(100W出力) 　1.23V(定格出力) モノラル仕様時 　0.50V(100W出力)
入力インピーダンス	バランス:16kΩ アンバランス:8kΩ
S/N(A補正)	114dB(入力ショート、定格出力時)
入力信号表示	入力レベル10mV以上で点灯
出力レベルメーター	設定(0dB/8Ω負荷):150W LED表示:0、-3、-16dB CLIP:0dB+1.3dBまたは低インピーダンス負荷時はクリップ検出で点灯
入力レベルコントロール	0～-8dB間:0.5dBステップ -8～-10dB間:1dBステップ、および-∞
入力端子	XLRタイプコネクタ、chA/B共、XLR-3-31およびXLR-3-32相当品 1:グランド、2:ホット、3:コールド ※別売りオプションとしてフィルター付きあり
出力端子	2極バナナジャック ※別売りオプションとしてスピコン端子あり
冷却方式	自然空冷方式
電源	AC100V、50Hz/60Hz
消費電力	50W(無信号時) 410W(電気用品取締法)

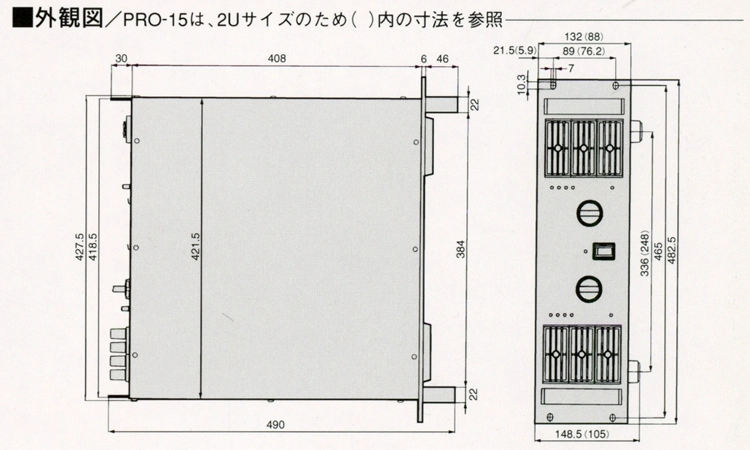

外形寸法	幅482.5x高さ105x奥行490mm(脚含む) パネル高:2U パネルサイズ:幅482.5x高さ88x奥行6mm ラックマウント:19インチ標準ラックにマウント可能
重量	16.7kg
別売	オプション入力ボード 　ローパスフィルター IN-LPF*(*に周波数指定、￥20,000) 　ハイパスフィルター IN-LPF*(*に周波数指定、￥20,000) 　バンドパスフィルター IN-BPF*1/*2(*1にLow、*2にHigh周波数指定、￥20,000) スピコン端子ボード OUT-SPKON(￥10,000)
