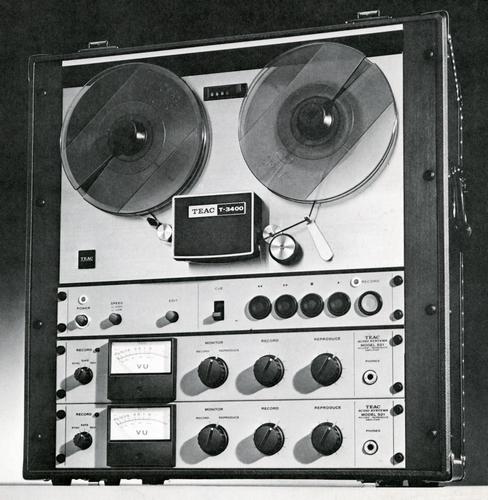

T-3400の画像
 解説

3モーター3ヘッド式の業務用テープレコーダー。

T-3400は駆動機構部と録音再生アンプ部で構成されており、T-3400-1は1チャンネル式(シングルトラック)、T-3400-2は2チャンネル式(2トラック)の2種類のバリエーションがありました。

ヘッドにはフェライトヘッドを採用しています。

EDITボタンやCUEレバーなどの編集操作機構を搭載しています。

録音再生増幅器部にはプラグインユニットを採用しており、保守・調整がしやすく設計されています。

キャノンコネクターを採用しています。

フルリモートコントロールが可能です。

ラックマウントまたはポータブルケースなどに収納して使用することができます。

オプションとしてサイマルシンク録音機能を搭載できます。

機種の定格
型式 テープレコーダー
トラック形式 シングル(フル)トラック、2トラック
リール JIS17形または12形
テープ 幅:6.3mm(1/4インチ)
厚:JIS100または150号
テープ速さ 19cm/s、9.5cm/s
録音再生周波数範囲 30Hz〜18kHz
ライン入力 600Ω平衡、-20dBm(キャノンXLR3-12C)
ライン出力 600Ω平衡、+4dBm(キャノンXLR3-12C)
モニター出力 180mV/負荷10kΩ以上、不平衡
ヘッドホン出力 10kΩ平衡
イコライゼーション 19cm/s:3180+50μs
9.5cm/s:3180+90μs
録音レベル 185nwb/m(400Hz、0VU)
テープ速さ偏差 ±0.5%
ワウ・フラッター 19cm/s:0.08%
9.5cm/s:0.1%
早送り、巻戻し時間 17形(370m)リールにて90秒以下
周波数特性 19cm/s:40Hz〜15kHz ±2dB
SN比
T-3400-1:

T-3400-2:
65dB(19cm/s)
63dB(9.5cm/s)
63dB(19cm/s)
61dB(9.5cm/s)
高調波歪率 1.5%(1kHz、0VU)
クロストーク 45dB(125Hz、T-3400-2)
チャンネルセパレーション 50dB(1kHz)
電源 AC100V、50Hz/60Hz
消費電力 T-3400-1:120W
T-3400-2:130W

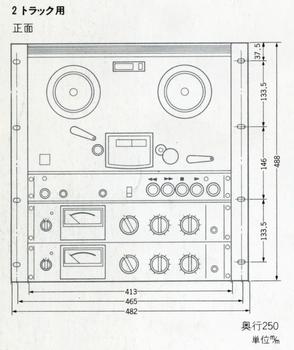

最大外形寸法 T-3400-1:幅482×高さ400×奥行250mm
T-3400-2:幅482×高さ488×奥行250mm
重量 テープトランスポート部:約15kg
アンプ部:約3.5kg/チャンネル
ポータブルケース:約5kg
別売 ポータブルケース T-0402-3
リモートコントロールボックス T-0107
モニタースピーカー T-6107
マイク入力ユニット T-6801
