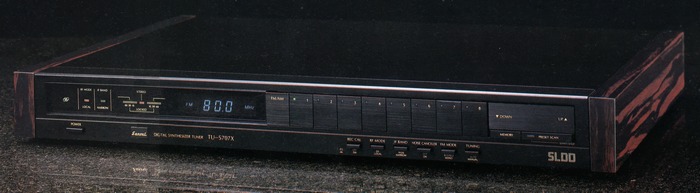

SANSUI TU-S707X
¥54,800(1984年発売)
解説
SLDD(Super Linear Digital Decoder)を搭載したFM/AMチューナー。
復調回路には、矩形波スイッチング復調方式と正弦波復調方式のそれぞれのメリットを併せ持つサンスイ独自のSLDDを搭載しています。
この回路はウォリッシュ関数系列を応用したデジタル処理によって、従来アンチ・バーディ・フィルターによって除去するしかなかったノイズ原因、RF相互変調、近接局妨害による不要高調波歪を完全にシャットアウトしています。これにより、アンチ・バーディ・フィルターによる位相差の発生やセパレーションの劣化などの悪影響を解消しています。
フロントエンドにはツインバリキャップダイオードを用いた5連相当フロントエンドを採用しています。
また、RF段やミキサー部にはデュアルゲートMOS FETを使用しており、直線性、SN比、歪率の改善を図るとともに強入力時のダイナミックレンジを確保しています。
また、トータルゲインを控え目に設定したことで余裕ある動作を可能にしています。
TU-S707Xのクォーツシンセサイザーにはパルススワロー方式を採用しており、クォーツによって作り出す基準周波数を可聴帯域外の25kHzに設定することで受信能力を損なわずにSN比を改善しています。
IFバンドの切り替え機能を搭載しています。
従来のチューナーではWide時には近接局の妨害を受けやすいという問題を持っていましたが、TU-S707XではSLDDによってこれを解決しており、復調過程において高調波を発生しないためWide時であっても近接局によるノイズが発生しません。
Narrowポジションは限定された地域での混信対策として使用します。
FM用とAM用の両方のアンテナを、GNDを分離したフローティング・サーキット・システムのバランス受け方式としています。
フローティング・サーキット・システムは、シャーシとの間に発生する接地電位差によって生じるコモンモード・ノイズをシャットアウトしており、実使用時での良好なSN比を実現しています。
高周波回路に使用するセラミックコンデンサーには半導体セラミックコンデンサーを採用しており、低歪と高S/Nを実現しています。
また、電源部にはファーストリカバリーダイオードや高性能コンデンサーを使用しています。
FL周波数管を信号ラインから分離させたスタティック・ドライブ方式を採用しており、音質向上を実現しています。
FM8局、AM8局の計16局のプリセットメモリーを搭載しています。
さらに、スイッチを押すとメモリーされたプログラムを約4秒ずつ順次モニターするプリセットスキャン機能を搭載しています。
リチウム電池と大容量コンデンサーを併用したメモリーバックアップ機能を搭載しており、5年以上のメモリーを実現しています。
AMチューナー部のSN比を改善するため、アンテナ入力やオーディオ出力をバランス受け、バランス出しとしています。
さらに、高感度、広帯域、ローノイズ化を追求した設計が行われています。
AMチューナー部にはFETバッファを採用しています。また、IFバンド切換によってプリエンファシスAM放送にも対応しています。
440Hz、0.39VのRECキャリブレーション機能を搭載しています。
大入力時のフロントエンド飽和化を防ぐRF MODE機能を搭載しています。
FMノイズキャンセラーを搭載しています。
パワーOFF時の局を自動的に呼び出すラストワンメモリーを搭載しています。
極性表示付きACコードを搭載しています。
ブラックとシルバーの2種類のカラーバリエーションがありました。
機種の定格
型式 | FM/AMチューナー |
<FMチューナー部> | |
受信周波数 | 76.0MHz~90.0MHz |
実用感度(IHF) | mono:10.8dB(旧IHF:0.95μV) |
50dB感度 | mono:16.2dBf stereo:37.0dBf |
高調波歪率(IHF、80dBf、wide、1kHz) | mono:0.0095% stereo:0.015% |
SN比(85dBf) | mono:94dB stereo:88dB |
周波数特性 | 10Hz~15kHz ±0.5dB |
キャプチュアレシオ | 0.8dB |
選択度 | narrow:60dB wide:26dB |
ステレオセパレーション | 65dB(1kHz) 50dB(50Hz~10kHz) |
イメージ妨害比 | 100dB以上 |
IF妨害比 | 110dB以上 |
スプリアス妨害比 | 110dB以上 |
AM抑圧比 | 75dB以上 |
サブキャリア抑圧比 | 70dB以上 |
アンテナインピーダンス | 300Ω平衡 75Ω不平衡 |
<AMチューナー部> | |
受信周波数 | 531kHz~1602kHz |
実用感度 | 48dB/m(251μV/m) |
SN比 | 50dB |
イメージ妨害比 | 45dB |
IF妨害比 | 40dB |
選択度 | narrow:50dB wide:30dB |
高調波歪率 | wide:0.3% |
<総合> | |
出力レベル | 0.775V |
メモリーバックアップ | 5年以上 |
定格消費電力(電気用品取締法) | 11W |
外形寸法 | 幅466x高さ57x奥行306mm |
重量 | 4.0kg |
