Pioneer HTZ-77DV
¥93,000(1セット、2001年9月発売)
解説
オールインワンタイプのホームシアターシステムとして開発されたサラウンドセット。

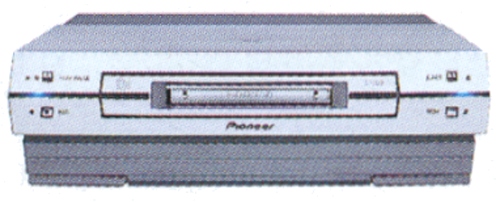

センターユニット部
センターユニットにはDVD/CDプレイヤー、FM/AMチューナーを一体化しています。
プレイヤーのピックアップ部には高級機直系の2波長ツインフォーカスピックアップを採用しています。
DVDソフトや音楽CDだけでなく、MP3フォーマットのCD-R/RWディスク、ビデオモード録画のDVD-R/RWの再生が可能です。
MP3フォーマットのCD-R/RWディスクはMPEG1 Audio Layer3 44.1kHz、48kHzのファイルで、拡張子としてMP3かmp3のいずれかで記録されているディスクのみ再生可能です。また、1枚のディスク中で再生可能な曲数、フォルダ数は250までになります。
ドルビーデジタルやDTSなどのサラウンドフォーマットに対応しています。
また、映画や音楽などのソフトに最適なサラウンド音場が得られるDSPモード(7種類)やパイオニア独自の6種類のアドバンスドシアターモードを搭載しています。
ソフトに記録された5.1chや2.1chなどの音声チャンネル(ステレオ/サラウンド)を自動識別して再生するAUTOモードを搭載しています。
マナーモードを搭載しています。
この機能ではセリフやボーカルなどの帯域の音量感をそのままに爆発音などを抑えることで隣室などへの音漏れを防止しています。
ミッドナイトリスニングモードを搭載しています。
夜間の鑑賞時に小音量でもサラウンドを効果的に再生します。
チャイルドロックモードを搭載しています。
この機能では本体の操作ボタンでの誤動作を防げます。
入出力端子は、アナログ音声入力3系統、ビデオ出力1系統、S2出力1系統、光入力1系統、光出力1系統を搭載しています。
本体のディスクオープン/クローズボタンやプレイボタンにタッチセンサー方式を採用しています。
3種類のタイマーを内蔵しており、Wake up、Sleep、Rec(専用MDレコーダー接続時)
センター/サテライトスピーカー
ユニットには8.7cmコーン型フルレンジスピーカーを採用しています。
エンクロージャーには密閉方式を採用しています。
パワードサブウーファー部
通常独立しているアンプ部分をサブウーファーに内蔵することでセンターユニットのコンパクト化を実現しています。
ユニットには16cmコーン型ウーファーを搭載しています。
エンクロージャーにはバスレフ方式を採用しています。
その他
レイアウトが自由なセパレートディスプレイを採用しています。
TVプリセットや学習機能付きマルチコントロールリモコンが付属しています。
別売
別売りオプションとして専用のMDデッキMJ-HT77がありました。
MJ-HT77では80分ディスクに最大5時間20分の録音が可能なMDLP録音・再生に対応しています。
また、MDLPで録音された楽曲の検索・再生を容易にするグループ機能を搭載しています。
録音時に録音レベルを自在に可変できるデジタルRECボリュームを搭載しています。
MJ-HT77はHTZ-77DV付属のリモコンで操作が行えます。
機種の定格
センターユニット部(XV-DV77) | |
DVDプレイヤー部 | |
S/N(EIAJ) | 100dB |
ダイナミックレンジ(EIAJ) | 97dB |
歪 | 0.004% |
周波数特性 | 4Hz~22kHz(48kHzサンプリング) 4Hz~44kHz(96kHzサンプリング) |
ワウフラッター | 測定限界以下(±0.001% W.peak) |
デジタル出力 | 光デジタル端子 |
デジタル入力 | 光デジタル端子 |
映像出力 | 出力レベル:1Vp-p/75Ω(同期負) 出力端子:RCA端子 |
S2映像出力 | Y出力レベル:1Vp-p/75Ω C出力レベル:286mVp-p/75Ω 出力端子:S端子 |
D1端子(Y/Cb/Cr) | Y出力レベル:1Vp-p/75Ω Cb/Cr出力レベル:0.7Vp-p/75Ω 出力端子:D端子 |
FMチューナー部 | |
受信周波数 | 76.0MHz~108.0MHz |
アンテナ | 75Ω不平衡型 |
AMチューナー部 | |
受信周波数 | 522kHz~1,629kHz(9kHzステップ) 530kHz~1,700kHz(10kHzステップ) |
アンテナ | ループアンテナ(付属) |
総合 | |
外形寸法 | 幅220x高さ65x奥行317mm |
重量 | 2.5kg |
センター/サテライトスピーカー部(S-DV77ST) | |
方式 | 1ウェイ・1スピーカー・密閉方式・ブックシェルフ型・防磁設計(EIAJ) |
使用ユニット | 全帯域用:8.7cmコーン型 |
インピーダンス | 8Ω |
再生周波数帯域 | 100Hz~20kHz |
最大入力 | 40W(EIAJ) |
外形寸法 | サテライト:幅112x高さ144x奥行77mm センター:幅196x高さ105x奥行76mm |
重量 | サテライト:0.77kg センター:0.82kg |
パワードサブウーファー部(S-DV77SW) | |
方式 | パワーアンプ内蔵・1ウェイ・1スピーカー・バスレフ方式・フロア型・防磁設計(EIAJ) |
実用最大出力(EIAJ) | フロント、センター、リア:40Wx5(8Ω、1kHz、10%) サブウーファー:65W(4Ω、100Hz、10%) |
使用ユニット | 低域用:16cmコーン型 |
インピーダンス | 4Ω |
再生周波数帯域 | 31Hz~300Hz |
最大入力 | 65W(EIAJ) |
電源電圧 | AC100V、50Hz/60Hz |
消費電力 | 136W 1W(スタンバイ時) |
外形寸法 | 幅190x高さ420x奥行418mm |
重量 | 13.9kg |
ディスプレイ部(AXX7107) | |
外形寸法 | 幅206x高さ65x奥行50mm |
重量 | 0.2kg |
その他 | |
付属 | リモコン ディスプレイユニット AMループアンテナ FMアンテナ ビデオケーブル ディスプレイケーブル コントロールケーブルA コントロールケーブルB スピーカーケーブル(5m)x3 スピーカーケーブル(10m)x2 |
別売:MDデッキ MJ-HT77(¥31,000) | |
記録方式 | 磁界変調オーバーライト方式 |
再生方式 | 非接触光学式 |
入力サンプリング周波数 | 44.1kHz、32kHz、48kHz |
周波数特性 | 20Hz~20kHz |
SN比 | 96dB |
ワウフラッター | 測定限界以下 |
電源電圧 | AC100V、50Hz/60Hz |
消費電力 | 10W 1W(スタンバイ時、HTZ-77DVとの組み合わせ) |
外形寸法 | 幅220x高さ65x奥行313mm |
重量 | 2.5kg |
