| MICRO BL-91/BL-91L |
BL-91
BL-91L |
：\110,000（1980年頃）
：\132,000（1980年頃） |
|
|
外周駆動式のベルトドライブ方式を採用したレコードプレイヤー。

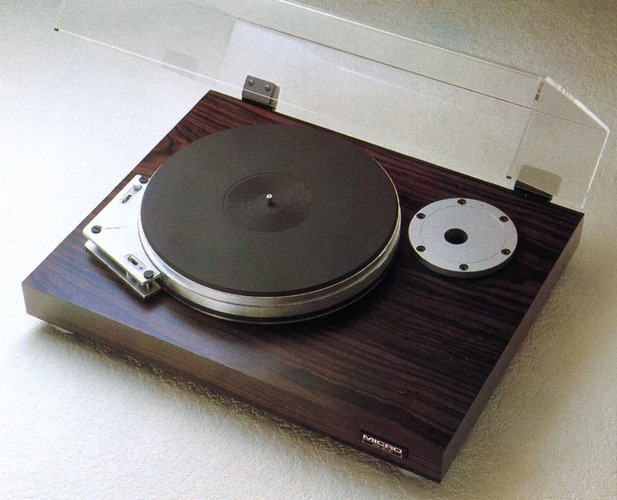

BL-91はダストカバーが付属したモデルで、BL-91Lはダストカバー無しのロングアーム専用モデルとなっています。
ターンテーブルシャフトと軸受けまわりに音質改善のための独自のノウハウを導入するため、外周駆動方式によるベルトドライブ方式を採用しています。
駆動モーターにはアウターローター型ブラシレスサーボモーターを使用し、ベルトには経年変化の少ないカーボン材を配合したウレタン材を8mm幅・0.45mm厚に精密加工し、さらに研磨仕上げしたものを使用しています。
ターンテーブルシャフトには16mm経の大型シャフト（ステンレス鋼）を採用しています。また、軸受けは特殊合金によるベアリングと独自のスラストメタルを組み合わせ、大型シャフトハウジングに収納した構造となっています。シャフトとベアリングは一対一のラッピングを行い、鏡面仕上となっています。また、シャフトの真円度は0.4マイクロ以内の高精度加工が行われています。
シャフトに対する側面の軸受けメタルには特殊合金を採用しており、鉛を粒化し金属素地の結晶粒内に析出させています。このため、回転にともなうシャフトとの摩擦面には常に鉛とオイルによる薄膜が形成され、油膜切れの無い円滑な回転を得ています。
さらに軸受けのスラストも含めて独自のオイルバス方式を採用しており、温度変化や経年変化の影響の少ない構造を実現しています。
ターンテーブルにはアルミダイキャスト製ターンテーブルを採用しており、慣性モーメント600kg・cm2を得ています。
電源トランスには、従来のものに比べてフラックスが極めて小さいカットレスコア・トランスを採用しています。
回転メカニズムを保持するベースは、部品取付のためのホールカットを出来るだけ小さくし、ソリッドベースを有効に活用した設計となっています。これにより、モーターの回転やターンテーブルの回転による共振を低減しています。
また、外観は黒檀仕上げが施されています。
脚部には大型インシュレーターを採用しており、メカニズムの安定性を高めるとともに対ハウリングにも高い効果を発揮しています。このインシュレーターは特殊ゴムタイヤを使用することでアブソーバーとしての効果も高めており、外部振動を低減しています。
アームマウント用ベースは、BL-91にはA-1200シリーズ、BL-91LにはA-1500シリーズが適合します。
BL-91L用としてダストカバーが別売されていました。
RX-2000ターンテーブルユニットに使用されていた砲金製8kgターンテーブルRT-2000Gが搭載できます。 |
|
|
|
| 型式 |
レコードプレイヤー |
| 駆動方式 |
ベルトドライブ方式 |
| 使用モーター |
アウターローターブラシレスサーボ |
| 回転数 |
33 1/3、45rpm |
| ターンテーブル |
31cmアルミダイキャスト製、2.8kg（ゴムシート除く） |
| 慣性モーメント |
600kg・cm2 |
| 回転ムラ |
0.025％以下（WRMS） |
| SN比 |
60dB以上（JIS） |
| 回転数調整範囲 |
±6％ |
| 電源電圧 |
AC100V、50Hz/60Hz |
| 消費電力 |
4W |
| 外形寸法 |
BL-91：幅532×高さ175×奥行440mm
BL-91L：幅602×高さ146×奥行472mm |
| 重量 |
BL-91：16kg
BL-91L：22kg（ダストカバー除くアームマウント1個付） |
| 別売 |
交換用ベルト B-91（\1,500）
砲金製ターンテーブル RT-2000G（\70,000）
BL-91用アームマウント A-1200シリーズ（\10,000）
BL-91L用アームマウント A-1500シリーズ（\10,000）
アームレスト用ベース RB-5（\2,500）
BL-91L用ダストカバー C-91L（\28,000） |
| 備考 |
| BL-91用アームマウント A-1200シリーズ |
| A-1201： |
Micro MA-505X、S、707
Audio Craft AC-300mkII
SAEC WE-407/23
Technics EPA-99 |
| A-1202： |
SAEC WE-308N、308SX |
| A-1203： |
FR FR-64、64S、14 |
| A-1204： |
FR FR-24II、54
Denon DA-303、305、307、309、401 |
| A-1205： |
Micro MA-505XII、SII、808X
Audio Craft AC-3000MC |
| A-1206： |
SME 3009SII、SIII |
|
| BL-91L用アームマウント A-1500シリーズ |
| A-1501： |
Micro MA-505LX、LS
Audio-Technica AT-1501/II
Audio Craft AC-400mkII
Grace G-660P
SAEC WE-308L |
| A-1502： |
Audio Craft AC-4000MC
FR FR-66S
Victor UA-7082 |
| A-1503： |
Stax UA-70 |
| A-1504： |
Denon DA-302、304、308 |
| A-1505： |
Ortofon RMG309 |
| A-1506： |
Micro MAX-282
SAEC WE-506/30 |
|
| その他 |
| RB-5： |
アームレスト用 |
| ※上記以外のアームはマウントの特別加工が必要 |
|
|
