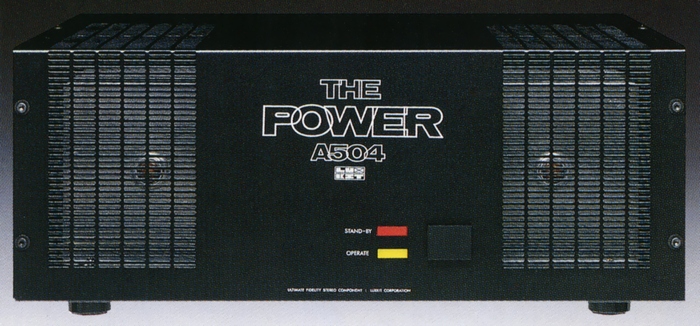

LUXKIT A504
¥95,000(1980年頃)
解説
A500シリーズのパワーアンプキット。
A504は純AクラスとABクラス、ステレオとモノラルの4つの動作モードを選択して製作できます。
回路構成は全段プッシュプル構成となっており、出力段にはトリプル・プッシュプル構成を採用することでハイパワーを実現しています。さらにDCサーボと適量NFBを組み合わせたデュオ・ベータ回路を搭載することで、優れた特性と高度な動特性、スルーレイト200V/μsecを達成しています。
電源部には容量800VAの大型カットコア電源トランスと、合計60,000μFにものぼるブロック・コンデンサを搭載しています。
また、出力段の放熱対策として大型オーディオ用ヒートパイプを各チャンネルごとに搭載しています。
極性表示付きのフィルムコンデンサなどのパーツを採用しています。
機種の定格
型式 | パワーアンプキット | |||
モード | ステレオAクラス | ステレオABクラス | モノラルAクラス | モノラルABクラス |
動作 | 純Aクラス | ABクラス | 60Wまで純Aクラス 60W以上はABクラス |
ABクラス |
実効出力(8Ω負荷) | 60W+60W | 200W+200W | 240W | 600W |
全高調波歪率(8Ω負荷、定格出力時) | 0.005%以下 | 0.01%以下 | 0.03%以下 | 0.02%以下 |
周波数特性 | 5Hz~100kHz -1dB | 5Hz~60kHz -1dB | ||
入力感度 | 650mV | 1,200mV | 650mV | 1,100mV |
SN比(IHF-A、入力ショート) | 115dB以上 | 120dB以上 | 118dB以上 | 123dB以上 |
付属装置 | 入力レベルコントロール DCドリフト検出によるスピーカー保護回路 過電流防止回路 |
|||
消費電力 | 460W | 最大1,150W | 最大550W | 最大1,150W |
外形寸法 | 幅442x高さ195x奥行428mm | |||
重量 | 16.5kg |
