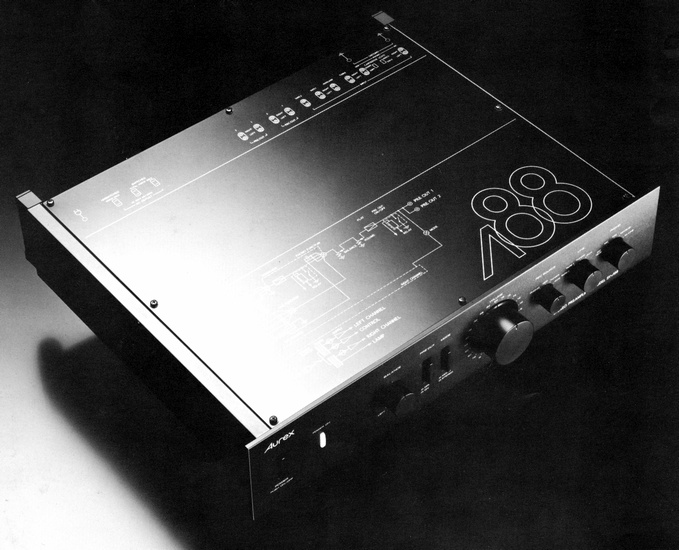

Aurex SY-Λ88
¥239,000(1979年頃)
解説
SY-88をベースに徹底的な音質向上を図ったコントロールアンプ。
MMイコライザーアンプ回路の初段にはオーレックスが開発した低雑音デュアルFETにデュアルトランジスタ2SK-146をカスコードブートストラップ接続した差動回路を採用しています。そして、2段目の差動アンプもカスコードブートストラップ接続した3段直結DCアンプ構成となっています。
この回路構成はデュアルFET、デュアルトランジスタにより熱平衡に優れると同時に、カスコード接続により初段と2段目の自己発熱を抑えることに成功しています。この結果、DCドリフトを小さくすることが可能となり、サーボ機構を持たないシンプルな構成のDCアンプをj血右舷しています。
さらに、カスコードブートストラップ接続によって大振幅となる2段目のリニアリティを改善し、低歪率化を図るとともに、入力信号源インピーダンスの変化に対する歪率特性も大幅に改善しています。
フラットアンプ部の初段はFETを用いたカスコードブートストラップ接続の差動回路となっています。そして、2段目差動アンプもカスコードブートストラップ接続となってます。しかもイコライザーアンプ同様にサーボレスDCアンプを採用し、その上でA級動作のSEPPによって低出力インピーダンスを実現しています。これにより接続コードなどによる特性劣化の少ない設計を実現しています。
MCカートリッジ用にヘッドアンプを搭載しています。
このヘッドアンプは初段にSY-99にも使用されたHi-gm FET 2SK147を3個パラレル接続しており、3段直結のDCアンプ構成となっています。これにより高SN、低歪率を実現しています。
電源部は左右チャンネルをトランスから分離したセパレート電源となっており、電源回路もL/R独立構成となっています。さらに、各ユニットに独立の定電圧電源を設けることで、各チャンネルや各回路間の相互干渉を排除しています。
また、SY-Λ88ではローノイズツェナーダイオードに加えてリカバリータイムの小さい高速整流素子を使用しており、従来のツェナー形定電流電源と比べてノイズを一段と改善しています。
音質を追求するため、回路の随所に高音質コンデンサーが使用されてます。
SY-Λ88ではオーレックスが開発したΛコンデンサーをはじめ、Λコンデンサーの思想を反映させた高音質電解コンデンサーなどの厳選した素材による設計が施されています。
ボリュームには新開発の高音質ボリュームを採用しています。
従来のボリューム接触子は抵抗体とセンター端子とをスライド接触させる構造となっており、接点が2ヶ所あるため音質を劣化させていました。SY-Λ88に採用された新開発ボリュームとバランスボリュームでは端子との接触の改良を図ることで音質を向上させています。
信号経路の接点を最小限に抑える設計を採用しており、レコード再生時の場合、信号経路の接点は2接点をパラレル接続したイコライザーアンプの前後にあるフォノ入力切換スイッチの接点2ヶ所のみに抑えられています。
また、他ソースの入力時もライン入力切換えスイッチとフォノ入力切換えスイッチの2点だけに抑えられています。
使いやすさを考慮し、フォノファンクション、ラインファンクション、録音ソースセレクタースイッチを独立して設けています。
また、テープデッキ再生も2系統装備しています。
機種の定格
型式 | コントロールアンプ |
<イコライザーアンプ部> | |
入力感度/インピーダンス | Phono MM:2.0mV/50kΩ、100kΩ/30pF、200pF Phono MC:0.1mV/100Ω |
全高調波歪率(1kHz) | Phono MM:0.002%(7.5V出力時、Rec out) Phono MC:0.002%(7.5V出力時、Rec out) |
最大許容入力 (1kHz、THD 0.002%) |
Phono MM:450mV Phono MC:23mV |
SN比(IHF Aネットワーク、ショートサーキット 、Pre out) |
Phono MM:88dB Phono MC:70dB |
イコライザー偏差 | 20Hz~20kHz ±0.2dB(Rec out) |
定格出力 | 150mV(Rec out) |
サブソニックフィルター | Phono MM/MC:16Hz、6dB/oct |
<フラットアンプ部> | |
入力感度/インピーダンス | Tuner、Aux、Tape play:150mV/50kΩ |
全高調波歪率 | 0.002%(Aux、1kHz、3V出力時) |
混変調歪率 | 0.002%(Aux、1kHz、3V出力時) |
SN比(IHF Aネットワーク、ショートサーキット) | Aux:110dB(1kHz) |
録音出力 | Rec out:150mV |
定格出力 | Pre out1/2:1V |
最大出力 | Pre out1/2:15V |
周波数特性 | 10Hz~100kHz +0 -1dB(Aux) |
<総合> | |
使用半導体 | トランジスタ:65個 ダイオード:28個 FET:18個 |
電源電圧 | AC100V、50Hz/60Hz |
消費電力 | 35W |
外形寸法 | 幅450x高さ93x奥行386mm |
重量 | 11kg |
