ASHIDAVOX 8P-HF1
¥2,950(1台、1950年代後半頃?)
解説
MRコーンを用いた20cmフルレンジスピーカーユニット。
MRコーンは従来の同口径のコーンと比較して約1/2以下の軽量化を実現しており、MRコーンに適合した磁気回路を組み合わせる事で優れた過渡特性を実現しています。
ボイスコイルインピーダンスは8Ωと16Ωの2種類のバリエーションがありました。
8P-HF1はバスレフ型エンクロージャーが推奨されていました。

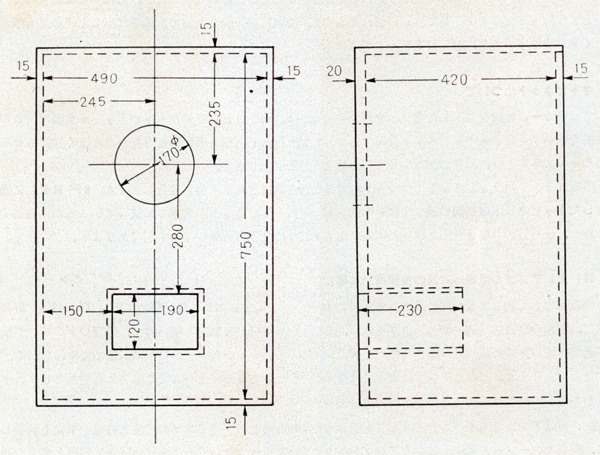

また、密閉型エンクロージャーで使用する場合はページ下部に掲載したバスレフエンクロージャーの内容積を約1.5~1.7倍にしたものが必要としていました。
機種の定格
型式 | 20cmコーン型フルレンジユニット |
V.Cインピーダンス | 8Ω/16Ω |
再生周波数帯域 | 25Hz~14kHz |
周波数偏差 | ±7dB |
最低共振周波数 | 45Hz ±4Hz |
出力音圧レベル | 102dB/W |
振動系実行質量 | 5.3g |
MRコーン質量 | 2.7g |
空隙磁束密度 | 9,000gauss |
公称入力 | 8W |
最大許容入力 | 15W(フラット入力) |
Q0 | 0.56 |
取付寸法 | 194mm |
バッフル開口径 | 170mm |
重量 | 1.25kg |
